Трубопровод насоса 11543874

Трубопровод насоса 11543874

← Комплектующие клапана (часть 2) 60004101 Трубопровод гидрораспределителя (часть 1) 12782247 →

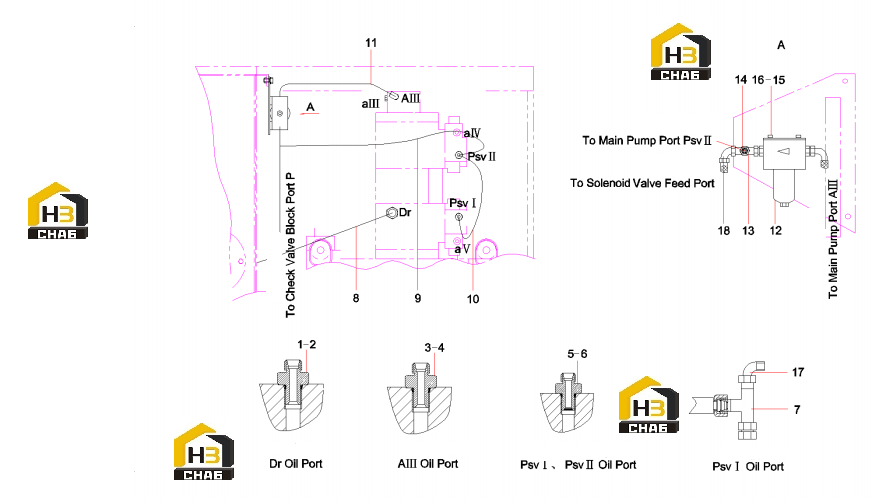

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:A820205000942
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring 23.7x3.5JISB2401
Каталожный номер:B230101000356
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:A820205000941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring 17.8x2.4JISB2401
Каталожный номер:B230101000090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector, filter
Каталожный номер:60020078
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector, pipe
Каталожный номер:B210780000170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:B230103001239
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose, rubber
Каталожный номер:B230103000993
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:B230103004593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose,rubber
Каталожный номер:B230103003704
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Filter, oil
Каталожный номер:B229900000063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector, pipe
Каталожный номер:B210780000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector, pipe
Каталожный номер:B210780000827
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw M8x12GB70.1 10.9
Каталожный номер:A210204000339
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer 8GB93
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Connector, pipe
Каталожный номер:B210780000024
Комплект:1
Примечание:
