Трубопровод гидрораспределителя (часть 1) 12782247

Трубопровод гидрораспределителя (часть 1) 12782247

← Трубопровод насоса 11543874 Трубопровод гидрораспределителя (часть 2) 12782247 →

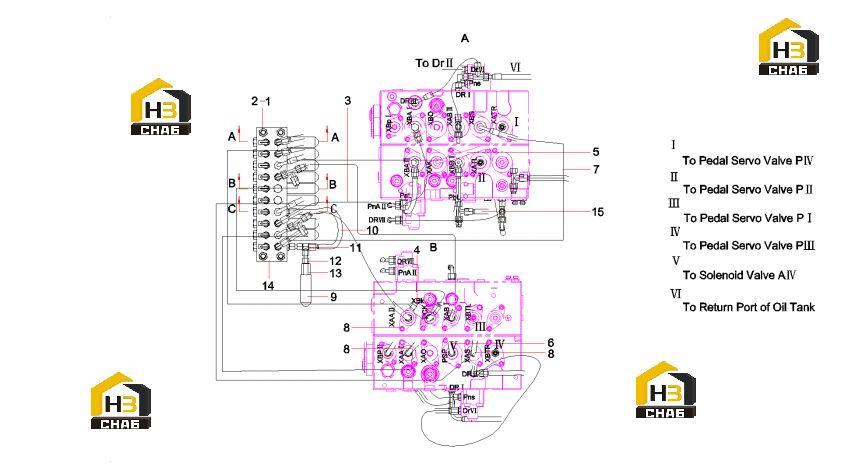

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw M10x85(GB70.1)
Каталожный номер:21008079
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 10GB96.1
Каталожный номер:60060546
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose,rubber
Каталожный номер:21020054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:21053860
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose
Каталожный номер:B230103003295
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103000993
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:B230103003547
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:B230103001633
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sensor, negative flow pressure
Каталожный номер:B240600000117
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose, rubber
Каталожный номер:B230103002045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Valve, shuttle, tee
Каталожный номер:B220400000169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector, pipe
Каталожный номер:B210780001045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Coupler, sensor, negative flow
Каталожный номер:A820205001061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Adapter
Каталожный номер:10077269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:B230103000886
Комплект:1
Примечание:
