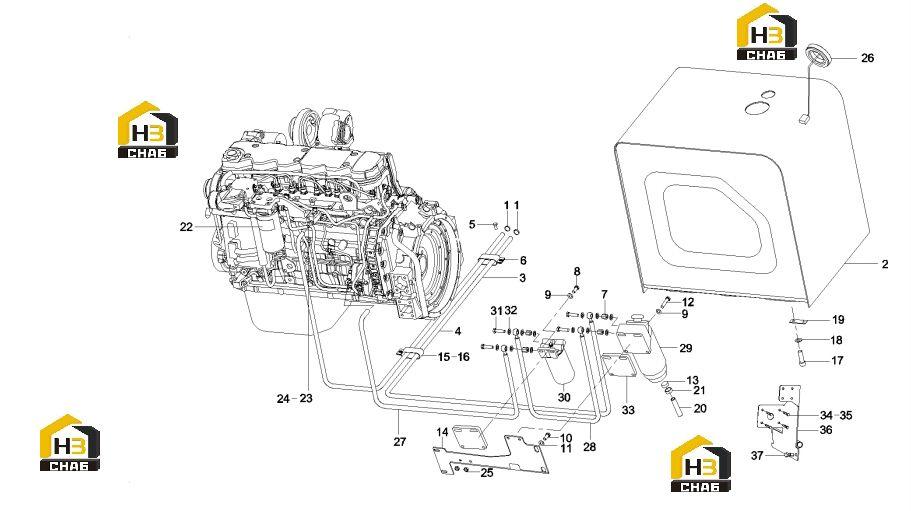

Система топливная a810102020177

← Фильтр воздушный a222100000431 Бак топливный 10667238 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clip, hose

Каталожный номер:21053360

Комплект:4

Примечание:

№ на схеме:2

Наименование:Tank GP, fuel

Каталожный номер:10667238

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:11246299

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:A820606030423

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:6

Примечание:

№ на схеме:6

Наименование:Clamp, cord

Каталожный номер:A230200000178

Комплект:5

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:B210780001162

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sensor GP, Water Level

Каталожный номер:60053900

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket

Каталожный номер:11496073

Комплект:1

Примечание:

№ на схеме:15

Наименование:Strap, Cable

Каталожный номер:A820601990340

Комплект:1

Примечание:

№ на схеме:16

Наименование:Strap, nylon

Каталожный номер:A239900000052

Комплект:2

Примечание:

№ на схеме:17

Наименование:Screw

Каталожный номер:A210204000273

Комплект:6

Примечание:M16x35GB70.1 12.9

№ на схеме:18

Наименование:Washer

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:19

Наименование:Shim

Каталожный номер:A820101118172

Комплект:6

Примечание:

№ на схеме:20

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030088

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hoop, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:22

Наименование:Film, warning

Каталожный номер:A820601990431

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:10249008

Комплект:1

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210434000005

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:26

Наименование:Sensor GP, fuel level

Каталожный номер:60029642

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose, rubber

Каталожный номер:11246090

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose AS

Каталожный номер:11246089

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fuel prefilter GP

Каталожный номер:60033344

Комплект:1

Примечание:

№ на схеме:30

Наименование:Filter, fuel

Каталожный номер:60035095

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210434000008

Комплект:8

Примечание:

№ на схеме:33

Наименование:Shim

Каталожный номер:10862679

Комплект:2

Примечание:

№ на схеме:34

Наименование:Screw

Каталожный номер:A210204000339

Комплект:4

Примечание:М8x12GB70.1 10.9

№ на схеме:35

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:36

Наименование:Plate GP

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:37

Наименование:Bolt

Каталожный номер:A210111000101

Комплект:2

Примечание:
