Бак топливный 10667238

Бак топливный 10667238

← Система топливная a810102020177 Фильтр топливный 60033344 →

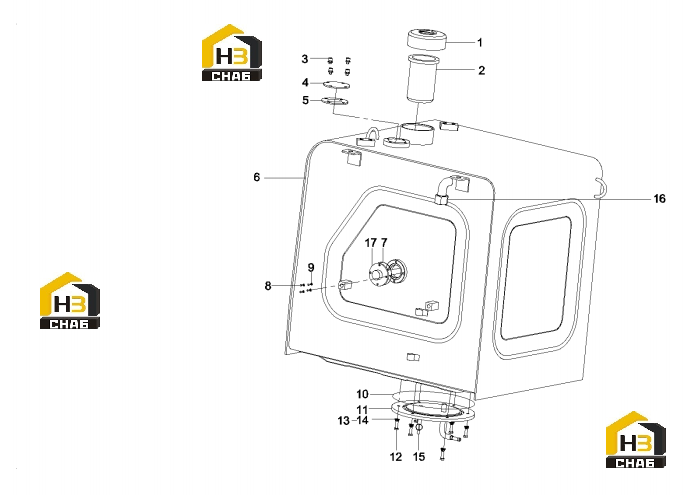

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cap AS, filter, fuel tank
Каталожный номер:A290000002193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Strainer AS, fuel (float gauge)
Каталожный номер:B222100000201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:A210204000339
Комплект:4
Примечание:M8x12GB70.1 10.9
0 ₽
шт
№ на схеме:4
Наименование:Plate AS
Каталожный номер:10210078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plate, rubber
Каталожный номер:10210081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Tank, fuel
Каталожный номер:10667183
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:B230101000457
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210111000078
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210405000006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:A210609000025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover AS, Bottom
Каталожный номер:10666004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000090
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:A210405000007
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:A210401000017
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Valve
Каталожный номер:A229900000882
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Plug
Каталожный номер:10210082
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sensor GP, fuel level
Каталожный номер:60029642
Комплект:1
Примечание:
