Натяжитель a229900006383

Натяжитель a229900006383

← Колесо направляющее a229900008843 Каток опорный 10999958 →

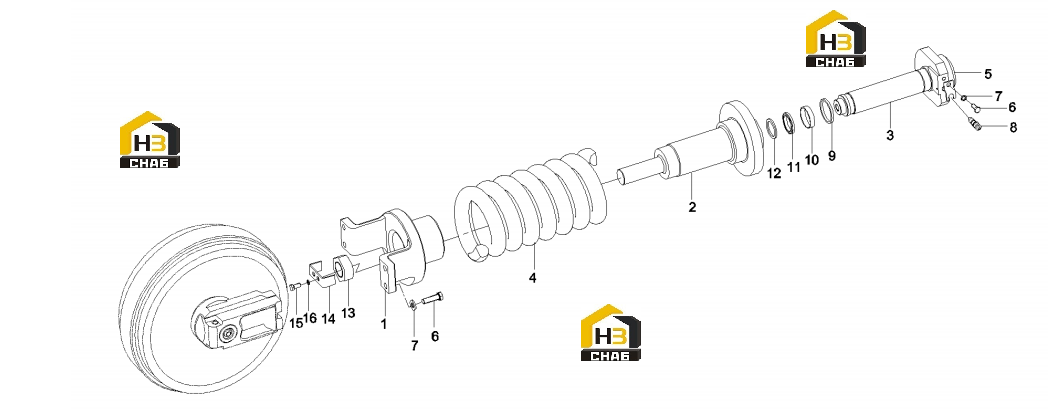

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Mount, connecting
Каталожный номер:60047943
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cylinder
Каталожный номер:60047976
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Shaft
Каталожный номер:60047981
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Spring
Каталожный номер:60047952
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plate, support
Каталожный номер:A820101010372
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:A210111000054
Комплект:10
Примечание:M16X55GB5783 10.9
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210491000118
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Valve, grease
Каталожный номер:B229900000862
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Ring, dust
Каталожный номер:60047992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ring, wear correction
Каталожный номер:60047946
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ring, sealing
Каталожный номер:60047995
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Ring, retaining
Каталожный номер:60047955
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:60047966
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plate, lock
Каталожный номер:60047950
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:A210110000162
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:10132662
Комплект:4
Примечание:
