Колесо направляющее a229900008843

Колесо направляющее a229900008843

← Демпфер поворотной рамы 10398371 Натяжитель a229900006383 →

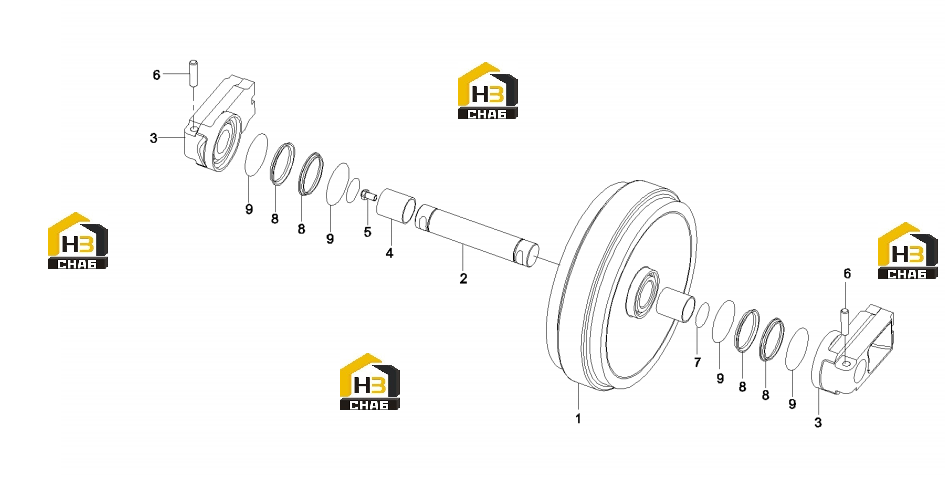

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Wheel, idler
Каталожный номер:60047974
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Body, idler wheel
Каталожный номер:60047975
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Support
Каталожный номер:60047978
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sleeve, shaft
Каталожный номер:60047982
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plug, screw
Каталожный номер:60047967
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin
Каталожный номер:60047972
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:60047987
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Seal, oil
Каталожный номер:60047993
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:60047986
Комплект:4
Примечание:
