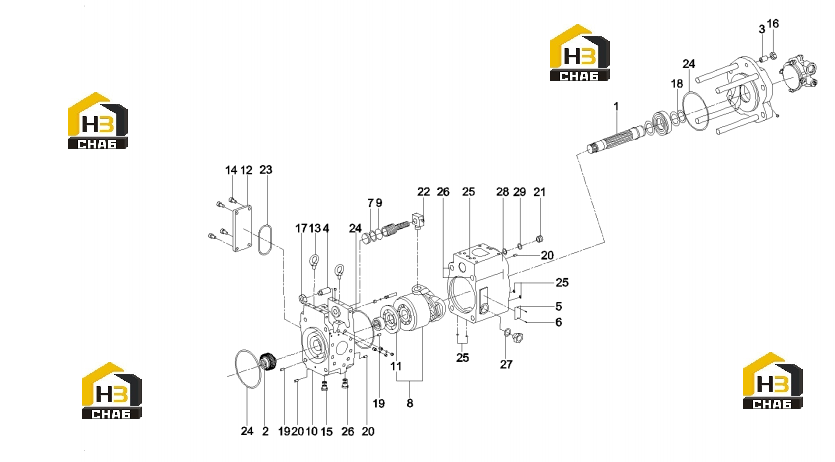

Комплектующие плунжерного насоса (часть 2) 60081916

← Комплектующие плунжерного насоса (часть 1) 60081916 Регулятор плунжерного насоса 60081918 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft, drive

Каталожный номер:60018103

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear

Каталожный номер:60039307

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt, positioning, hexagon

Каталожный номер:60039364

Комплект:2

Примечание:

№ на схеме:4

Наименование:Stud

Каталожный номер:60008544

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nameplate

Каталожный номер:60038547

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:60038620

Комплект:2

Примечание:

№ на схеме:7

Наименование:Ring, retaining

Каталожный номер:60039325

Комплект:2

Примечание:

№ на схеме:8

Наименование:Block GP, cylinder

Каталожный номер:60039339

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60039416

Комплект:2

Примечание:

№ на схеме:10

Наименование:Casing, oil distribution

Каталожный номер:60039372

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tray, oil distribution

Каталожный номер:60039373

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover

Каталожный номер:60008511

Комплект:1

Примечание:

№ на схеме:13

Наименование:Eyebolt

Каталожный номер:60038330

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:60039365

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plug, oil

Каталожный номер:60038654

Комплект:2

Примечание:

№ на схеме:16

Наименование:Nut, hex

Каталожный номер:60038452

Комплект:2

Примечание:

№ на схеме:17

Наименование:Nut, hex

Каталожный номер:60039359

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ring, snap

Каталожный номер:60039288

Комплект:2

Примечание:

№ на схеме:19

Наименование:Pin

Каталожный номер:60008737

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pin, spring

Каталожный номер:60038260

Комплект:4

Примечание:

№ на схеме:21

Наименование:Plate, retaining

Каталожный номер:60008542

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pin

Каталожный номер:60008549

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60039418

Комплект:2

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:60039415

Комплект:4

Примечание:

№ на схеме:25

Наименование:Seal, O-ring

Каталожный номер:60038716

Комплект:18

Примечание:

№ на схеме:26

Наименование:Seal, O-ring

Каталожный номер:60038712

Комплект:6

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:60039422

Комплект:4

Примечание:

№ на схеме:28

Наименование:Seal, O-ring

Каталожный номер:60038714

Комплект:2

Примечание:

№ на схеме:29

Наименование:Ring, retaining

Каталожный номер:60039326

Комплект:2

Примечание:
