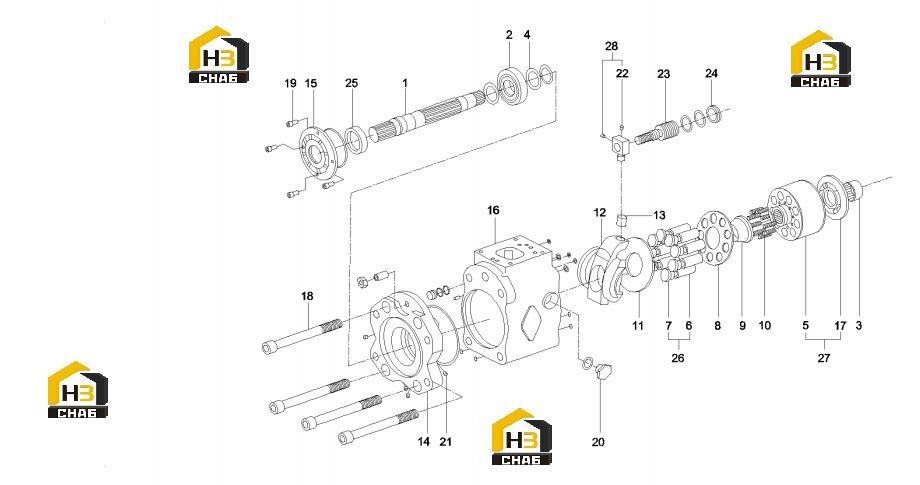

Комплектующие плунжерного насоса (часть 1) 60081916

← Насос плунжерный 60023596 Комплектующие плунжерного насоса (часть 2) 60081916 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft, drive

Каталожный номер:60039380

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing

Каталожный номер:60008741

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:60006938

Комплект:2

Примечание:

№ на схеме:4

Наименование:Gasket

Каталожный номер:60008582

Комплект:3

Примечание:

№ на схеме:5

Наименование:Cylinder body

Каталожный номер:60006942

Комплект:2

Примечание:

№ на схеме:6

Наименование:Shoe, piston

Каталожный номер:60006948

Комплект:18

Примечание:

№ на схеме:7

Наименование:Slipper

Каталожный номер:60039290

Комплект:18

Примечание:

№ на схеме:8

Наименование:Bracket

Каталожный номер:60008516

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bushing, spherical

Каталожный номер:B229900005452

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spring, return

Каталожный номер:60039345

Комплект:18

Примечание:

№ на схеме:11

Наименование:Plate, shoe

Каталожный номер:B229900005449

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plate, swash

Каталожный номер:60039389

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sleeve, incline

Каталожный номер:60039377

Комплект:2

Примечание:

№ на схеме:14

Наименование:Stage, support, swash plate

Каталожный номер:60039390

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cover, oil seal

Каталожный номер:60039447

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pump body

Каталожный номер:60039298

Комплект:2

Примечание:

№ на схеме:17

Наименование:Tray, oil distribution

Каталожный номер:60039374

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt, hexagon

Каталожный номер:60008543

Комплект:8

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:60039371

Комплект:4

Примечание:

№ на схеме:20

Наименование:Plug, oil

Каталожный номер:60039400

Комплект:4

Примечание:

№ на схеме:21

Наименование:Setscrew

Каталожный номер:60008728

Комплект:32

Примечание:

№ на схеме:22

Наименование:Pin, angular

Каталожный номер:60039378

Комплект:2

Примечание:

№ на схеме:23

Наименование:Piston

Каталожный номер:60008518

Комплект:2

Примечание:

№ на схеме:24

Наименование:Post, bumping

Каталожный номер:60039289

Комплект:2

Примечание:

№ на схеме:25

Наименование:Seal, oil

Каталожный номер:60039446

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plunger AS

Каталожный номер:60039414

Комплект:2

Примечание:

№ на схеме:27

Наименование:Block GP, cylinder

Каталожный номер:60039340

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pin GP, incline

Каталожный номер:60039379

Комплект:2

Примечание:
