Соединения трубопровода гидравлического 13371515 sy215c9m2k.1.4d.2

← Комплектующие клапана (часть 2) 60170604 Трубопровод гидравлической системы 12772920 →

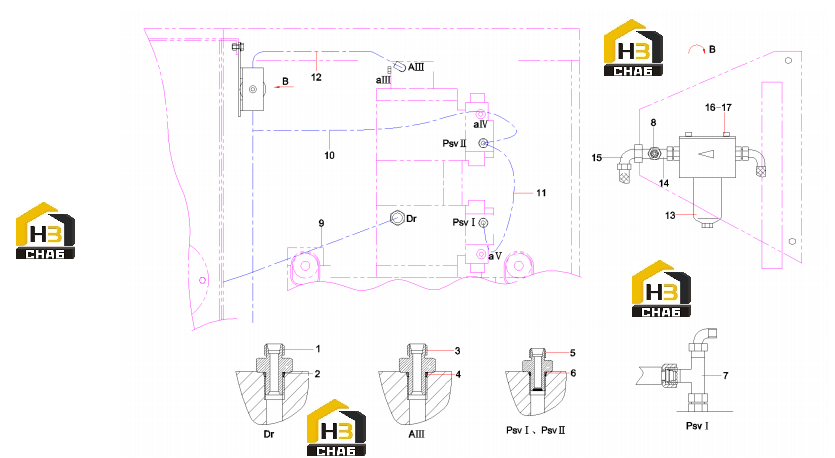

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000942

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000941

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:6

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103000993

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103004593

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose,rubber

Каталожный номер:B230103003704

Комплект:1

Примечание:

№ на схеме:12

Наименование:Filter, oil

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:13

Наименование:Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:15

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M8x12GB70.1 10.9

Каталожный номер:A210204000339

Комплект:4

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:
