Комплектующие клапана (часть 2) 60170604

Комплектующие клапана (часть 2) 60170604

← Комплектующие клапана (часть 1) 60170604 Соединения трубопровода гидравлического 13371515 sy215c9m2k.1.4d.2 →

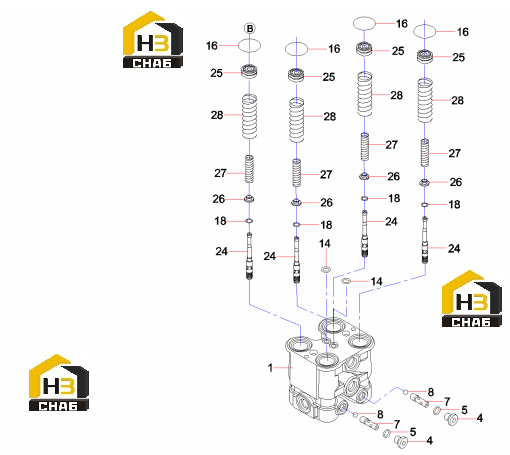

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:casing
Каталожный номер:60273523
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:plug
Каталожный номер:60273524
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:60221657
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:seat
Каталожный номер:60273525
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:steel ball
Каталожный номер:60273526
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:60038727
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:O-ring
Каталожный номер:60038820
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:60008597
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:spool
Каталожный номер:60273528
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:spring seat
Каталожный номер:60237080
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Washer
Каталожный номер:60008589
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Spring
Каталожный номер:60008594
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Spring
Каталожный номер:60038221
Комплект:4
Примечание:
