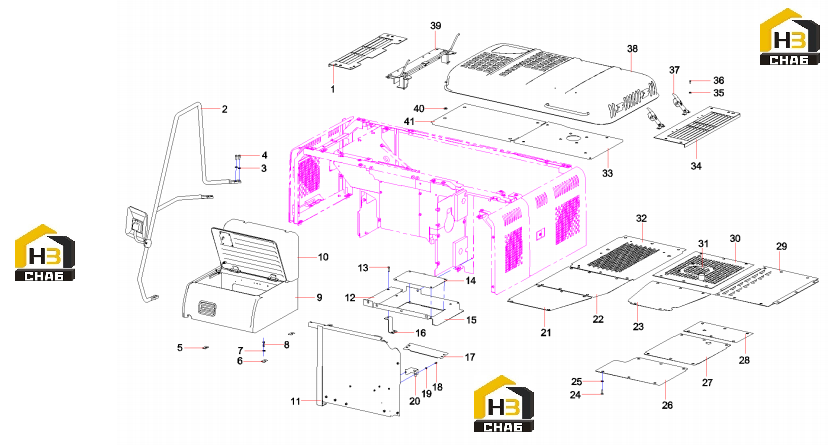

Пластины защитные экскаватора sy215 13587452

← Схема кондиционера 10473304 Обвес каркаса кабины sy215 13587452 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Coverplate, rear, upper right

Каталожный номер:12718585

Комплект:1

Примечание:

№ на схеме:2

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:60262513

Комплект:6

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:60262509

Комплект:6

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:4

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:75

Примечание:

№ на схеме:8

Наименование:Bolt M12x40GB5783 10.9

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:9

Наименование:Battery Box Assy SY200E.1.6.10

Каталожный номер:12908466

Комплект:1

Примечание:

№ на схеме:10

Наименование:Trim cover SY200E.1.6.11

Каталожный номер:12908471

Комплект:1

Примечание:

№ на схеме:11

Наименование:left front spacing plate

Каталожный номер:13107090

Комплект:1

Примечание:

№ на схеме:12

Наименование:Coverplate, pilot pipe

Каталожный номер:11504680

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:17

Примечание:

№ на схеме:14

Наименование:Access door, pilot pipe

Каталожный номер:11459078

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover PlateSY215GW.1.6.5

Каталожный номер:13107105

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate, supporting

Каталожный номер:11459285

Комплект:2

Примечание:

№ на схеме:17

Наименование:Coverplate, adapter

Каталожный номер:12119218

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:19

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:20

Наименование:Parts book, mounting bracket,

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:21

Наименование:Coverplate, bottom, fuel tank

Каталожный номер:12181098

Комплект:1

Примечание:

№ на схеме:22

Наименование:Coverplate, bottom, hydraulic tank

Каталожный номер:10723433

Комплект:1

Примечание:

№ на схеме:23

Наименование:Coverplate, bottom, main valve

Каталожный номер:A820101337218

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:60262507

Комплект:91

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:60262511

Комплект:87

Примечание:

№ на схеме:26

Наименование:Coverplate, bottom front, cab

Каталожный номер:A820101117950

Комплект:1

Примечание:

№ на схеме:27

Наименование:Coverplate, rear middle

Каталожный номер:A820101117949

Комплект:1

Примечание:

№ на схеме:28

Наименование:Coverplate, bottom

Каталожный номер:A820101119480

Комплект:1

Примечание:

№ на схеме:29

Наименование:Coverplate, bottom, middle left

Каталожный номер:12290557

Комплект:1

Примечание:

№ на схеме:30

Наименование:Cover

Каталожный номер:11627730

Комплект:1

Примечание:

№ на схеме:31

Наименование:Cover

Каталожный номер:A820101357570

Комплект:1

Примечание:

№ на схеме:32

Наименование:Coverplate, bottom, right

Каталожный номер:A820101117951

Комплект:1

Примечание:

№ на схеме:33

Наименование:Cover Plate

Каталожный номер:12786620

Комплект:1

Примечание:

№ на схеме:34

Наименование:Coverplate, rear, upper left

Каталожный номер:12698511

Комплект:1

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:60262510

Комплект:8

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:60262506

Комплект:8

Примечание:

№ на схеме:37

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:38

Наименование:Engine hood GP

Каталожный номер:12169042

Комплект:1

Примечание:

№ на схеме:39

Наименование:SUPPORTING BRACKET

Каталожный номер:13327885

Комплект:1

Примечание:

№ на схеме:40

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:4

Примечание:

№ на схеме:41

Наименование:Coverplate, middle

Каталожный номер:11768700

Комплект:1

Примечание:
