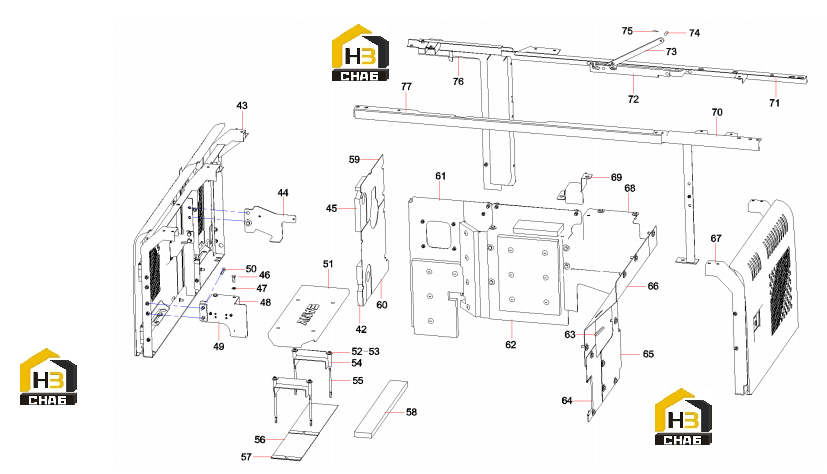

Обвес каркаса кабины sy215 13587452

← Пластины защитные экскаватора sy215 13587452 Поручень с зеркалом заднего вида a810502020139 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:42

Наименование:distance piece sponge

Каталожный номер:13107102

Комплект:1

Примечание:

№ на схеме:43

Наименование:Left Door Assy

Каталожный номер:13301014

Комплект:1

Примечание:

№ на схеме:44

Наименование:Bent plate SY235CGW.1.6.36

Каталожный номер:13106404

Комплект:1

Примечание:

№ на схеме:45

Наименование:distance piece sponge

Каталожный номер:13107099

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:62

Примечание:

№ на схеме:47

Наименование:Washer

Каталожный номер:24000639

Комплект:14

Примечание:

№ на схеме:48

Наименование:Cover, start relay

Каталожный номер:11673094

Комплект:1

Примечание:

№ на схеме:49

Наименование:relay mounting plate

Каталожный номер:13328858

Комплект:1

Примечание:

№ на схеме:50

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:51

Наименование:battery cover plate SY215C9.1.6.6c

Каталожный номер:12786106

Комплект:1

Примечание:

№ на схеме:52

Наименование:Nut

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:53

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:8

Примечание:

№ на схеме:54

Наименование:battery support SY215C9.1.6.6A

Каталожный номер:12738866

Комплект:2

Примечание:

№ на схеме:55

Наименование:Stud

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:56

Наименование:Battery rubber pad SY205.1.6-63

Каталожный номер:12569035

Комплект:2

Примечание:

№ на схеме:57

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:58

Наименование:Sponge, bottom

Каталожный номер:A820699000269

Комплект:1

Примечание:

№ на схеме:59

Наименование:air cleaner clapboard

Каталожный номер:13107098

Комплект:1

Примечание:

№ на схеме:60

Наименование:air cleaner clapboard

Каталожный номер:13107101

Комплект:1

Примечание:

№ на схеме:61

Наименование:diesel engine left clapboard

Каталожный номер:13107277

Комплект:1

Примечание:

№ на схеме:62

Наименование:Right clapboard of diesel engine

Каталожный номер:13107160

Комплект:1

Примечание:

№ на схеме:63

Наименование:Jacket, rubber

Каталожный номер:11169936

Комплект:1

Примечание:

№ на схеме:64

Наименование:main pump

Каталожный номер:13138954

Комплект:1

Примечание:

№ на схеме:65

Наименование:main pump clapboard

Каталожный номер:13107164

Комплект:1

Примечание:

№ на схеме:66

Наименование:main pump clapboard

Каталожный номер:13506536

Комплект:1

Примечание:

№ на схеме:67

Наименование:Door GP, right

Каталожный номер:12698255

Комплект:1

Примечание:

№ на схеме:68

Наименование:plate SY215GW.1.6.11

Каталожный номер:13107167

Комплект:1

Примечание:

№ на схеме:69

Наименование:PLATESY215GW.1.6-10

Каталожный номер:13107158

Комплект:1

Примечание:

№ на схеме:70

Наименование:Right(B) bracket SY215GW.1.6.13

Каталожный номер:13107184

Комплект:1

Примечание:

№ на схеме:71

Наименование:Bracket SY215GW.1.6.8

Каталожный номер:13107129

Комплект:1

Примечание:

№ на схеме:72

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:73

Наименование:Bar, support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:74

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:75

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:76

Наименование:Air Cleaner Clapboard

Каталожный номер:13107096

Комплект:1

Примечание:

№ на схеме:77

Наименование:Bracket

Каталожный номер:A810502014136

Комплект:1

Примечание:
