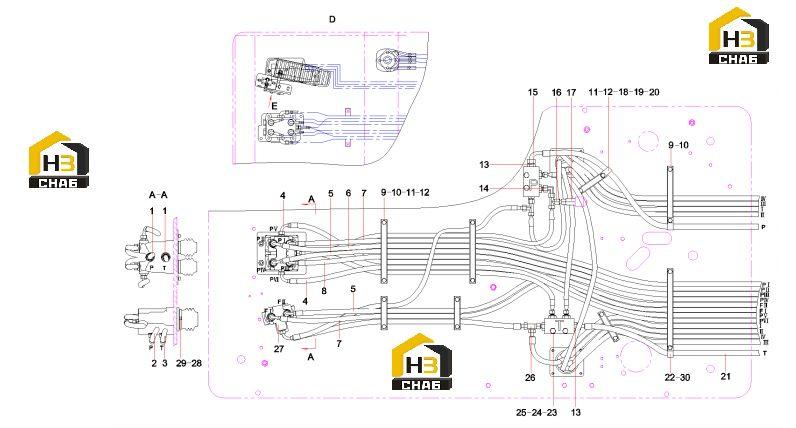

Трубопровод гидравлической системы sy215cai4k.1.4a.1a 12922616

← Трубопровод гидравлической системы sy215cai4k.1.4a 12715093 Трубопровод управления гидравлической системы sy215cai4k.1.4a.1a 12922616 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose assembly

Каталожный номер:A831211095000

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose, rubber

Каталожный номер:B230103001359

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:B230103000993

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:21053861

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103002658

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103000899

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:21003876

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:B230103002001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:10

Наименование:Gasket, rubber

Каталожный номер:11602341

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:16

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:60060565

Комплект:16

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:23000905

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:1

Примечание:

№ на схеме:17

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gasket, rubber

Каталожный номер:11602348

Комплект:5

Примечание:

№ на схеме:19

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:5

Примечание:

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:4

Примечание:

№ на схеме:21

Наименование:Rubber Hose

Каталожный номер:B230103006653

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, pipe

Каталожный номер:11076393

Комплект:1

Примечание:

№ на схеме:23

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:26

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:3

Примечание:

№ на схеме:27

Наименование:Valve, foot

Каталожный номер:B220401000848

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:24000637

Комплект:6

Примечание:

№ на схеме:29

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:6

Примечание:

№ на схеме:30

Наименование:Rubber pad SY335C9C5K.1.4.1-1

Каталожный номер:13272709

Комплект:1

Примечание:
