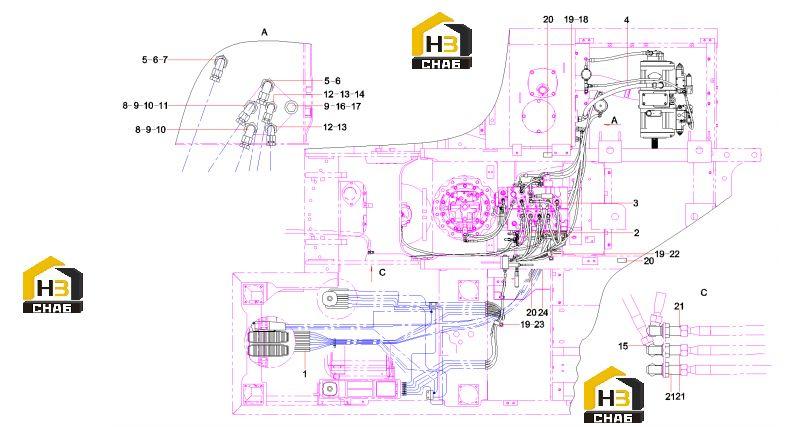

Трубопровод гидравлической системы sy215cai4k.1.4a 12715093

← Комплектующие гидравлического насоса sy215 13129517 Трубопровод гидравлической системы sy215cai4k.1.4a.1a 12922616 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PPC pipeline SY215CAI4K.1.4A.1A

Каталожный номер:12922616

Комплект:1

Примечание:

№ на схеме:2

Наименование:Electromagnetic valve pipeline

Каталожный номер:12922817

Комплект:1

Примечание:

№ на схеме:3

Наименование:Main valve pipeline

Каталожный номер:12922706

Комплект:1

Примечание:

№ на схеме:4

Наименование:Main pump

Каталожный номер:12922672

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:A820205000837

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:A820205000838

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:3

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:11

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000839

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:2

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sensor, temperature

Каталожный номер:60060301

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:2

Примечание:

№ на схеме:20

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:3

Примечание:

№ на схеме:21

Наименование:Connector, pipe

Каталожный номер:B210780001445

Комплект:3

Примечание:

№ на схеме:22

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rubber sleeve SY335C9I4K.1.3.5A

Каталожный номер:12185930

Комплект:1

Примечание:
