Компоненты гидрораспределителя a220401000428 (часть 2)

← Компоненты гидрораспределителя a220401000428 (часть 1) Компоненты гидрораспределителя a220401000428 (часть 3) →

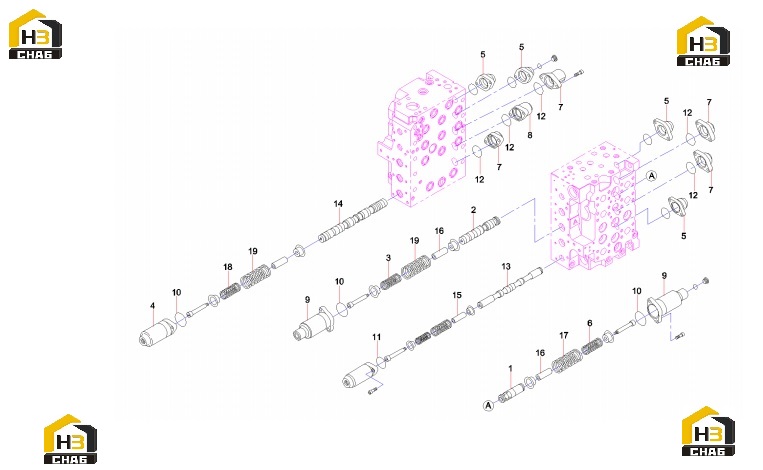

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spool, swing priority valve

Каталожный номер:60008584

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spool, valve, boom

Каталожный номер:60008583

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring

Каталожный номер:60008770

Комплект:4

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:60008814

Комплект:3

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:60008824

Комплект:4

Примечание:

№ на схеме:6

Наименование:Spring

Каталожный номер:60008773

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cap

Каталожный номер:60008789

Комплект:4

Примечание:

№ на схеме:8

Наименование:Cap

Каталожный номер:60008790

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:60008792

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60008822

Комплект:7

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60008821

Комплект:4

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:60008864

Комплект:5

Примечание:

№ на схеме:13

Наименование:Spool, hydraulic cutoff valve

Каталожный номер:60008761

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spool, valve, arm

Каталожный номер:60000747

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, retaining

Каталожный номер:60008826

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, retaining

Каталожный номер:60008801

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:60008769

Комплект:5

Примечание:

№ на схеме:18

Наименование:Spring

Каталожный номер:60008772

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:60008771

Комплект:2

Примечание:
