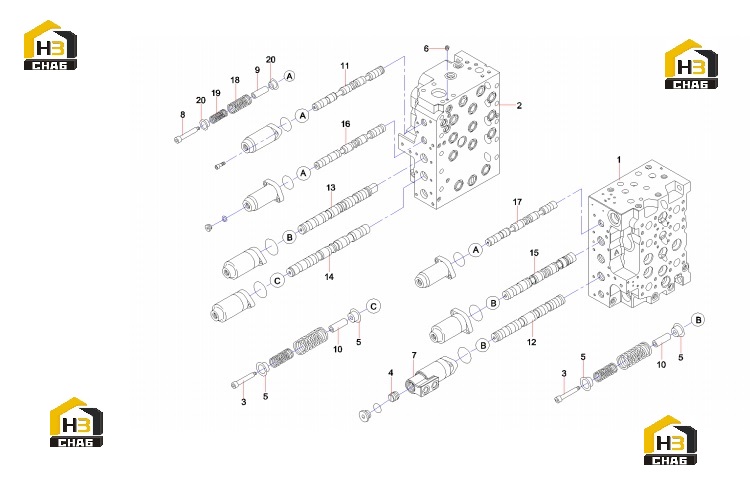

Компоненты гидрораспределителя a220401000428 (часть 1)

← Кольца уплотнительные распределительного клапана 60318588 Компоненты гидрораспределителя a220401000428 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body, machine

Каталожный номер:60008797

Комплект:1

Примечание:

№ на схеме:2

Наименование:Body, machine

Каталожный номер:60008796

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:60008713

Комплект:5

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000049

Комплект:5

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:60008814

Комплект:3

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:60008816

Комплект:4

Примечание:

№ на схеме:7

Наименование:Cover

Каталожный номер:60008815

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60008822

Комплект:7

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60008821

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt, socket head

Каталожный номер:60008721

Комплект:40

Примечание:

№ на схеме:11

Наименование:Spool, travel valve

Каталожный номер:60000753

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spool, valve, arm

Каталожный номер:60000749

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spool, valve, boom

Каталожный номер:60000743

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spool, bucket valve

Каталожный номер:60000741

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spool, swing valve

Каталожный номер:60000751

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spool, service valve

Каталожный номер:60000738

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spool, travel valve

Каталожный номер:60000755

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston

Каталожный номер:60008802

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw, set

Каталожный номер:60008728

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, retaining

Каталожный номер:60008828

Комплект:3

Примечание:
