Комплектующие редуктора 61000836

← Комплектующие поворотного редуктора 61000829 Гидроцилиндры экскаватора 14179272 →

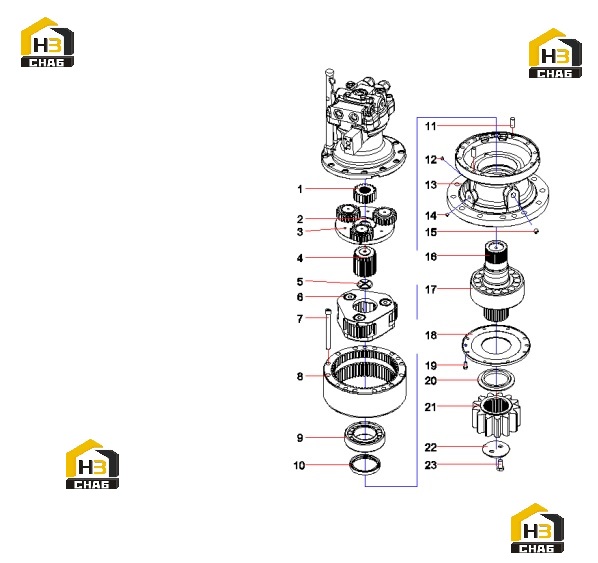

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sun gear no.1

Каталожный номер:60359778

Комплект:1

Примечание:

№ на схеме:2

Наименование:Side plate #3

Каталожный номер:60359779

Комплект:1

Примечание:

№ на схеме:3

Наименование:No.1 carrier assy

Каталожный номер:60359780

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sun gear no.2

Каталожный номер:60359789

Комплект:1

Примечание:

№ на схеме:5

Наименование:Thrust plate #3

Каталожный номер:60359790

Комплект:1

Примечание:

№ на схеме:6

Наименование:No.2 carrier assy

Каталожный номер:60359791

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hex.socket bolt

Каталожный номер:60359579

Комплект:20

Примечание:

№ на схеме:8

Наименование:Ring gear

Каталожный номер:60359580

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sph, roller bearing

Каталожный номер:61000830

Комплект:1

Примечание:

№ на схеме:10

Наименование:Oil seal

Каталожный номер:60359582

Комплект:1

Примечание:

№ на схеме:11

Наименование:Knock pin

Каталожный номер:60359583

Комплект:2

Примечание:

№ на схеме:12

Наименование:Valve ; relief

Каталожный номер:61000831

Комплект:1

Примечание:

№ на схеме:13

Наименование:Casing

Каталожный номер:61000832

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:60359585

Комплект:1

Примечание:

№ на схеме:15

Наименование:plug

Каталожный номер:60359586

Комплект:1

Примечание:

№ на схеме:16

Наименование:Drive shaft

Каталожный номер:61000834

Комплект:1

Примечание:

№ на схеме:17

Наименование:Main bearing

Каталожный номер:60359589

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover plate

Каталожный номер:60359590

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hex.socket bolt

Каталожный номер:60359591

Комплект:10

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:60359592

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pinion gear

Каталожный номер:60359593

Комплект:1

Примечание:

№ на схеме:22

Наименование:Lock plate

Каталожный номер:60359594

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hex.socket bolt

Каталожный номер:60359595

Комплект:2

Примечание:
