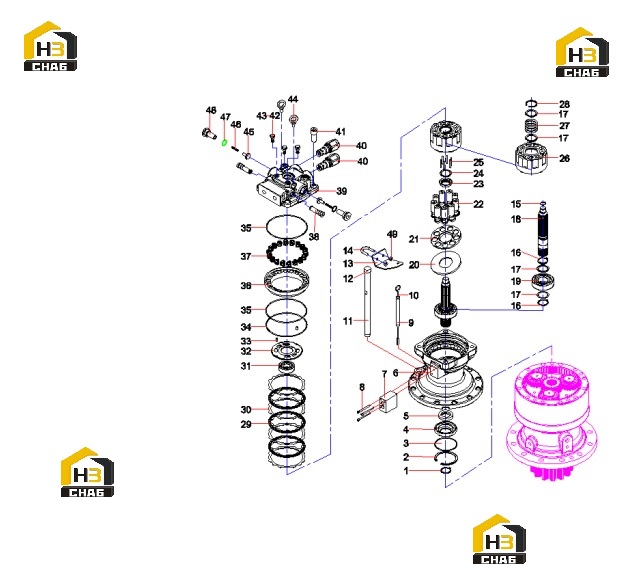

Комплектующие поворотного редуктора 61000829

← Редуктор поворотный 60255582 Комплектующие редуктора 61000836 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring retainer

Каталожный номер:60359744

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring retainer

Каталожный номер:60359736

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:60359737

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover oilseal

Каталожный номер:60359738

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil seal

Каталожный номер:60359739

Комплект:1

Примечание:

№ на схеме:6

Наименование:Case

Каталожный номер:60359740

Комплект:1

Примечание:

№ на схеме:7

Наименование:Time delay valve assy

Каталожный номер:61000813

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hex. socket bolt

Каталожный номер:60359742

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gage pipe

Каталожный номер:61000814

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gage bar

Каталожный номер:61000815

Комплект:1

Примечание:

№ на схеме:11

Наименование:Post

Каталожный номер:61000816

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cap(stopper)

Каталожный номер:61000817

Комплект:1

Примечание:

№ на схеме:13

Наименование:Air breather bracket

Каталожный номер:61000818

Комплект:1

Примечание:

№ на схеме:14

Наименование:Air breather u bolt

Каталожный номер:61000819

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring retainer

Каталожный номер:60359755

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring retainer

Каталожный номер:60359744

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spacer

Каталожный номер:60359753

Комплект:3

Примечание:

№ на схеме:18

Наименование:Shaft

Каталожный номер:60359745

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing roller

Каталожный номер:60359746

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate shoe

Каталожный номер:60359747

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate set

Каталожный номер:60359748

Комплект:1

Примечание:

№ на схеме:22

Наименование:Piston & shoe

Каталожный номер:60359749

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ball guide

Каталожный номер:61000820

Комплект:1

Примечание:

№ на схеме:24

Наименование:Spacer

Каталожный номер:60359751

Комплект:1

Примечание:

№ на схеме:25

Наименование:Needle roller

Каталожный номер:61000821

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cylinder block

Каталожный номер:61000828

Комплект:1

Примечание:

№ на схеме:27

Наименование:Spring cylinder

Каталожный номер:60359754

Комплект:1

Примечание:

№ на схеме:28

Наименование:Ring retainer

Каталожный номер:60359755

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plate frcition

Каталожный номер:60359757

Комплект:3

Примечание:

№ на схеме:30

Наименование:Plate disc

Каталожный номер:61000822

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bearing roller

Каталожный номер:60359759

Комплект:1

Примечание:

№ на схеме:32

Наименование:Valve plate

Каталожный номер:61000823

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pin valve plate

Каталожный номер:61000824

Комплект:2

Примечание:

№ на схеме:34

Наименование:O-ring

Каталожный номер:60359762

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:60359763

Комплект:2

Примечание:

№ на схеме:36

Наименование:Brake piston

Каталожный номер:60359764

Комплект:1

Примечание:

№ на схеме:37

Наименование:Spring brake

Каталожный номер:60359765

Комплект:18

Примечание:

№ на схеме:38

Наименование:Reactionless vavle assy

Каталожный номер:60359766

Комплект:2

Примечание:

№ на схеме:39

Наименование:Valve case

Каталожный номер:61000825

Комплект:1

Примечание:

№ на схеме:40

Наименование:Relief valve assy

Каталожный номер:60359768

Комплект:2

Примечание:

№ на схеме:41

Наименование:Hex. socket bolt

Каталожный номер:60359769

Комплект:1

Примечание:

№ на схеме:42

Наименование:Plug

Каталожный номер:60359770

Комплект:3

Примечание:

№ на схеме:43

Наименование:O-ring

Каталожный номер:60359771

Комплект:3

Примечание:

№ на схеме:44

Наименование:Eye bolt

Каталожный номер:61000826

Комплект:2

Примечание:

№ на схеме:45

Наименование:Poppet check

Каталожный номер:60359772

Комплект:2

Примечание:

№ на схеме:46

Наименование:Spring check

Каталожный номер:60359773

Комплект:2

Примечание:

№ на схеме:47

Наименование:O-ring

Каталожный номер:60359775

Комплект:2

Примечание:

№ на схеме:48

Наименование:Plug check

Каталожный номер:60359774

Комплект:2

Примечание:

№ на схеме:49

Наименование:Air breather nut

Каталожный номер:61000827

Комплект:2

Примечание:
