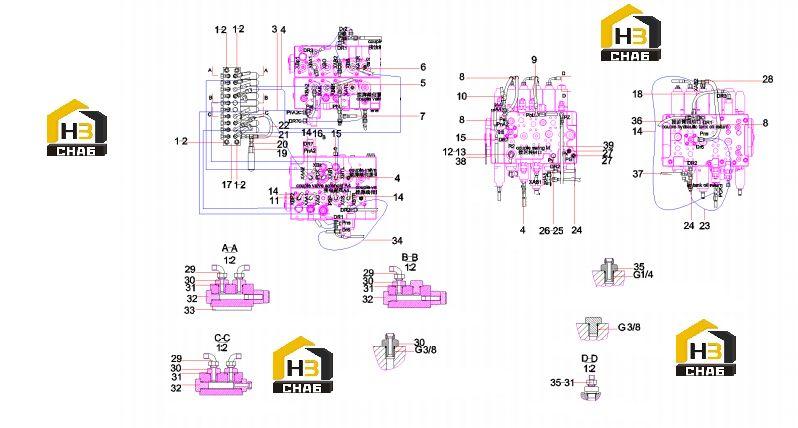

Трубопровод и соединения главного клапана sy205c9m3k.1.4a.3 13609947

Каталожный номер:A831211120000

Комплект:2

Примечание:

№ на схеме:5

Каталожный номер:B230103003295

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:B230103003547

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:B230103000886

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:B230103000977

Комплект:3

Примечание:

№ на схеме:9

Каталожный номер:B230103004133

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:B230103002657

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:A831213065000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000945

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:B230103001633

Комплект:4

Примечание:

№ на схеме:15

Каталожный номер:B230103000993

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:21053860

Комплект:1

Примечание:

№ на схеме:17

Наименование:Adapter

Каталожный номер:10077269

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:B230103003423

Комплект:1

Примечание:

№ на схеме:19

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:21

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:B230103002045

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:A831213050000

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:B210780000170

Комплект:11

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:A820205001771

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:16

Примечание:

№ на схеме:27

Каталожный номер:B230103000875

Комплект:2

Примечание:

№ на схеме:28

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:B210780000418

Комплект:26

Примечание:

№ на схеме:30

Наименование:Connector

Каталожный номер:A820205000946

Комплект:35

Примечание:

№ на схеме:31

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:44

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:A820205000947

Комплект:12

Примечание:

№ на схеме:33

Наименование:Plate

Каталожный номер:11457002

Комплект:2

Примечание:

№ на схеме:34

Каталожный номер:B230103000730

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205000940

Комплект:15

Примечание:

№ на схеме:36

Каталожный номер:B230103003423

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:B230103002043

Комплект:1

Примечание:

№ на схеме:38

Наименование:plate SY215C9M3K.1.2.3

Каталожный номер:13640578

Комплект:1

Примечание:

№ на схеме:39
