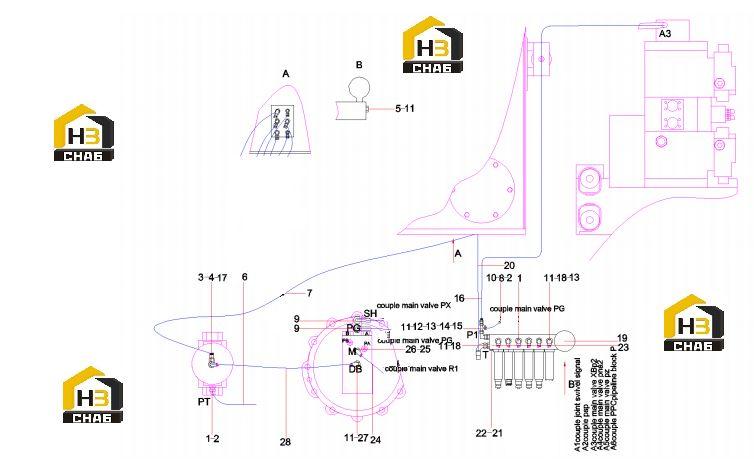

Трубопровод электромагнитного клапана sy205c9m3k.1.4a 13601637

← Трубопровод и соединения главного клапана sy205c9m3k.1.4a.3 13609947 Клапан 60136331 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000940

Комплект:5

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:6

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000962

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780001007

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:60184562

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:23000824

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:3

Примечание:

№ на схеме:9

Наименование:adapterSY205C9M2k.1.4A.4-1

Каталожный номер:13184210

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103000993

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:4

Примечание:

№ на схеме:13

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:14

Наименование:Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103000932

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:A820205000961

Комплект:3

Примечание:

№ на схеме:19

Наименование:Diaphragm Accumulator

Каталожный номер:60265303

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:B230103002533

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:22

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:2

Примечание:

№ на схеме:23

Наименование:Valve GP, solenoid, directional

Каталожный номер:60136331

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103004204

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:A820205000942

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:A820205000948

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:B230103001223

Комплект:1

Примечание:
