Система электрическая экскаватора (часть 2) 12871738

Система электрическая экскаватора (часть 2) 12871738

← Система электрическая экскаватора (часть 1) 12871738 Шильдики (часть 1) 12777448 →

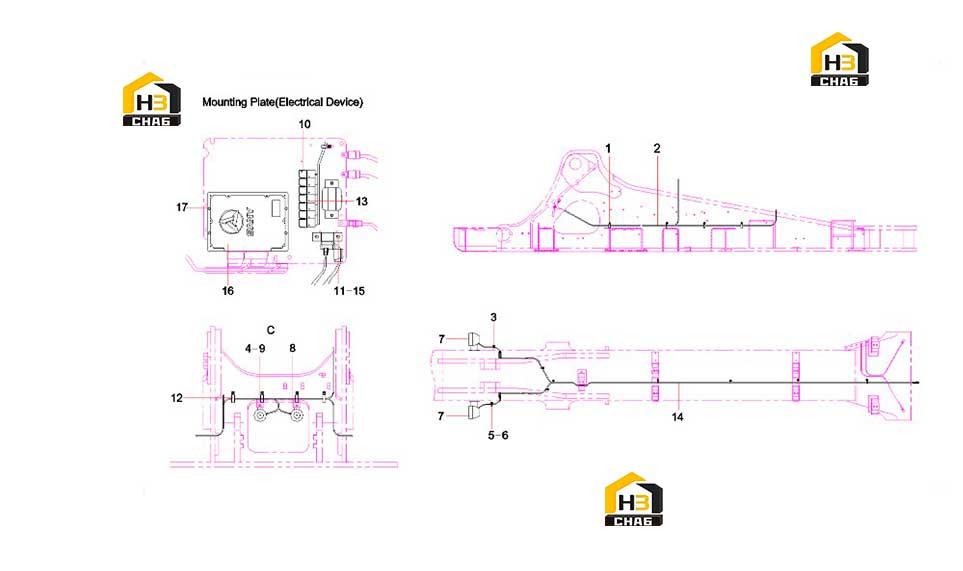

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp, harness
Каталожный номер:60086357
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Vehicle Body
Каталожный номер:13144774
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp, wire, ellipse
Каталожный номер:60149356
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:A210111000195
Комплект:5
Примечание:M10X16GB5783 10.9
0 ₽
шт
№ на схеме:6
Наименование:Washer 10GB97.1
Каталожный номер:24000637
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Lamp, work
Каталожный номер:60114255
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Horn
Каталожный номер:A229900001896
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 8GB93
Каталожный номер:24000511
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Relay
Каталожный номер:B240700000250
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:A210202000020
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clip, wire
Каталожный номер:60083322
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:A210202000011
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Boom lamp harness
Каталожный номер:12252560
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:60238782
Комплект:10
Примечание:5GB96.1
0 ₽
шт
№ на схеме:16
Наименование:Control
Каталожный номер:60169136
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Screw
Каталожный номер:A210204000146
Комплект:4
Примечание:
