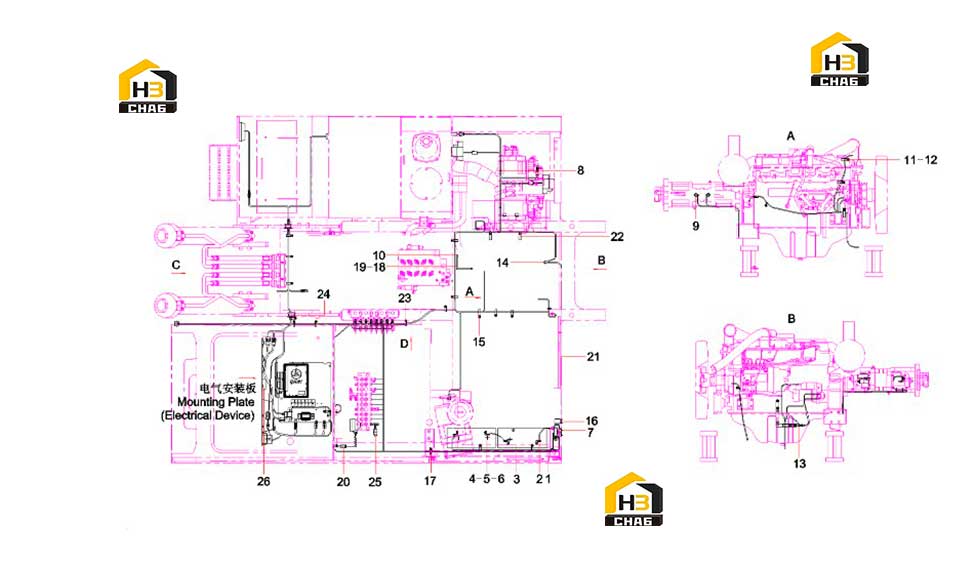

Система электрическая экскаватора (часть 1) 12871738

← Система электрическая кабины 12871738 Система электрическая экскаватора (часть 2) 12871738 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wire, power supply

Каталожный номер:60190200

Комплект:1

Примечание:

№ на схеме:2

Наименование:power lineSY60.5C.8

Каталожный номер:12537763

Комплект:1

Примечание:

№ на схеме:3

Наименование:Battery

Каталожный номер:A242200000027

Комплект:2

Примечание:

№ на схеме:4

Наименование:Line, power

Каталожный номер:60012793

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:7

Наименование:False

Каталожный номер:A210111000091

Комплект:2

Примечание:

№ на схеме:8

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sensor, pressure

Каталожный номер:B240600000116

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:8GB97.1

№ на схеме:11

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:12

Примечание:

№ на схеме:12

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:16

Примечание:

№ на схеме:13

Наименование:Clamp, holding, connector

Каталожный номер:11420499

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60060565

Комплект:1

Примечание:8GB96.1

№ на схеме:15

Наименование:Washer

Каталожный номер:24000632

Комплект:1

Примечание:6GB97.1

№ на схеме:16

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:17

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tape, electric, PVC

Каталожный номер:A230200000021

Комплект:1

Примечание:

№ на схеме:19

Наименование:Wire, power supply

Каталожный номер:A810201058132

Комплект:1

Примечание:

№ на схеме:20

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:21

Наименование:Wire, power supply

Каталожный номер:60173565

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:7

Примечание:

№ на схеме:23

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:

№ на схеме:24

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sensor, negative flow pressure

Каталожный номер:B240600000117

Комплект:9

Примечание:

№ на схеме:26

Наименование:Step motor driver

Каталожный номер:60236122

Комплект:1

Примечание:
