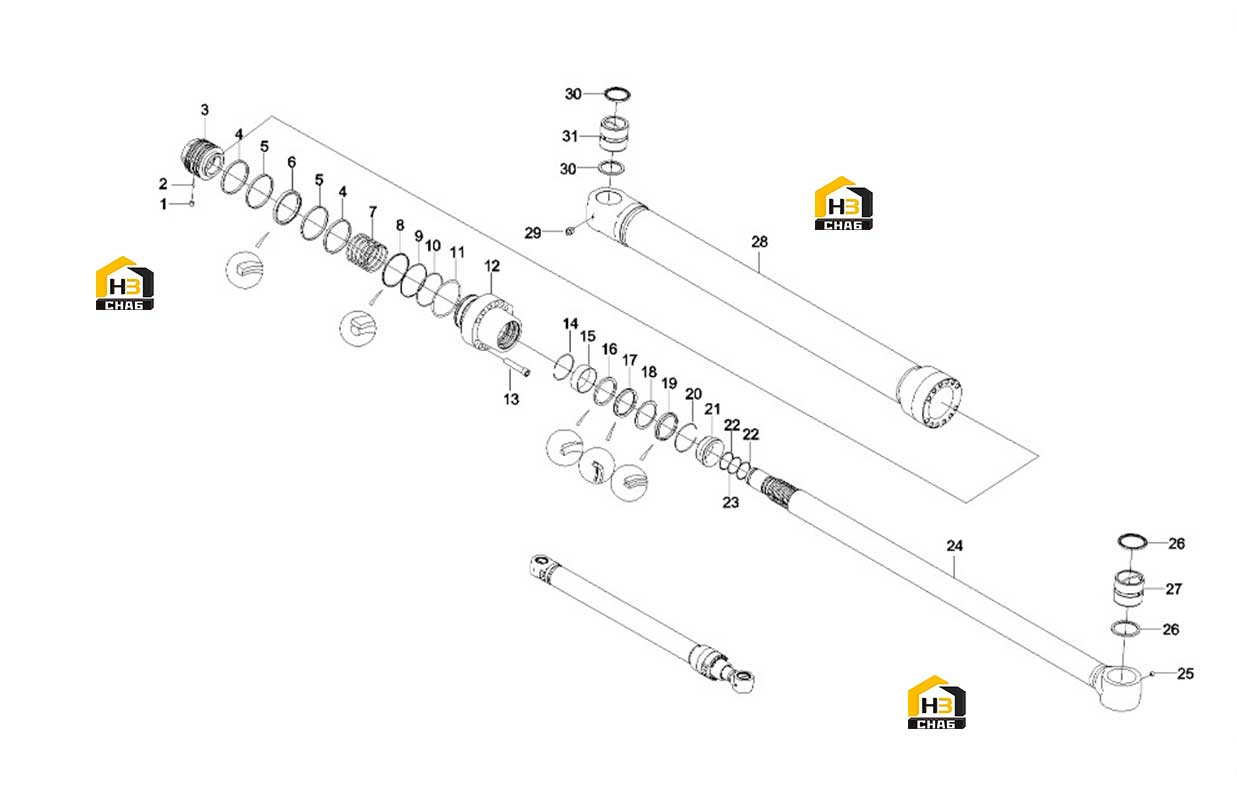

Цилиндр стрелы 11347703

← Цилиндр рукояти 60011373 Система смазки стрелы 12837388 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210206000017

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ball, steel

Каталожный номер:A880899030000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Piston

Каталожный номер:11347656

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring,anti-pollution

Каталожный номер:60143563

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ring, guide

Каталожный номер:60143566

Комплект:2

Примечание:

№ на схеме:6

Наименование:Ring,seal

Каталожный номер:60087456

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:11347655

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal,K08-D-ring 120x112x4.2

Каталожный номер:60061678

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, retaining

Каталожный номер:A880804040028

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 120x3.1 GB1235

Каталожный номер:A210608000012

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 118x5.3GB3452.1

Каталожный номер:A210609000275

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gland

Каталожный номер:11347701

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:60022384

Комплект:12

Примечание:WM16x90GB70.1 12.9

№ на схеме:14

Наименование:Ring, Back-up

Каталожный номер:A210417000105

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bushing, oilite

Каталожный номер:A880808020003

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring,seal,HBY

Каталожный номер:60084616

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring,seal

Каталожный номер:60066559

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, bearing

Каталожный номер:60084438

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, dust

Каталожный номер:60136784

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, retainer

Каталожный номер:A210417000104

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sleeve, buffer

Каталожный номер:11347702

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, retaining

Каталожный номер:60001446

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:B230101000959

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rod, piston

Каталожный номер:11347654

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bushing, guide

Каталожный номер:11261296

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring, dust

Каталожный номер:A880808070018

Комплект:2

Примечание:

№ на схеме:27

Наименование:Sleeve

Каталожный номер:A880000000271

Комплект:1

Примечание:

№ на схеме:28

Наименование:Barrel AS, cylinder

Каталожный номер:11347700

Комплект:1

Примечание:

№ на схеме:29

Наименование:Oil cup, forced filling, straight-flow

Каталожный номер:A880899010003

Комплект:1

Примечание:

№ на схеме:30

Наименование:Ring, dust

Каталожный номер:A880808070019

Комплект:2

Примечание:

№ на схеме:31

Наименование:Sleeve

Каталожный номер:A880000000226

Комплект:1

Примечание:
