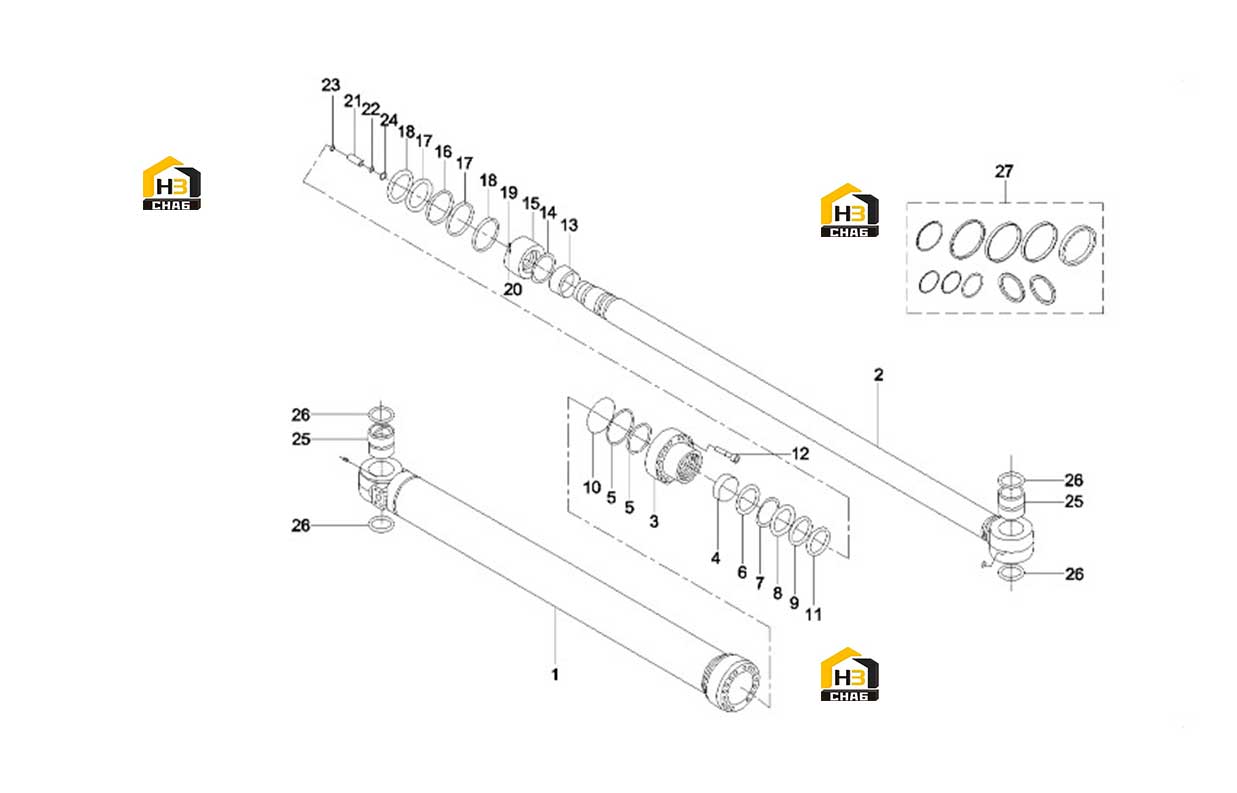

Цилиндр рукояти 60011373

← Цилиндр ковша 60234659 Цилиндр стрелы 11347703 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block, cylinder

Каталожный номер:60065271

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rod, piston

Каталожный номер:60065298

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover, end

Каталожный номер:60065263

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, sliding

Каталожный номер:60065282

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, retaining

Каталожный номер:60065253

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, buffer

Каталожный номер:60065203

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, seal

Каталожный номер:60065356

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, retainer, switch

Каталожный номер:60065306

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, dust

Каталожный номер:60065341

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal, O-ring

Каталожный номер:60065332

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:60065247

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:60022043

Комплект:12

Примечание:

№ на схеме:13

Наименование:Sleeve, buffer

Каталожный номер:60065209

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, pressure relief, buffer

Каталожный номер:60065211

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:60065287

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, seal

Каталожный номер:60065351

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, guide

Каталожный номер:60065337

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ring, contaminant

Каталожный номер:60065217

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:24000487

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel Ball

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sleeve, buffer, rear

Каталожный номер:60065195

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, pressure relief, buffer

Каталожный номер:60065212

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring, retaining

Каталожный номер:60065194

Комплект:2

Примечание:

№ на схеме:24

Наименование:Ring, retainer

Каталожный номер:60065213

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sleeve, shaft

Каталожный номер:60065231

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ring, dust

Каталожный номер:60065345

Комплект:4

Примечание:

№ на схеме:27

Наименование:20T Bucket Arm Cylinder Repair Kit

Каталожный номер:60107383

Комплект:1

Примечание:
