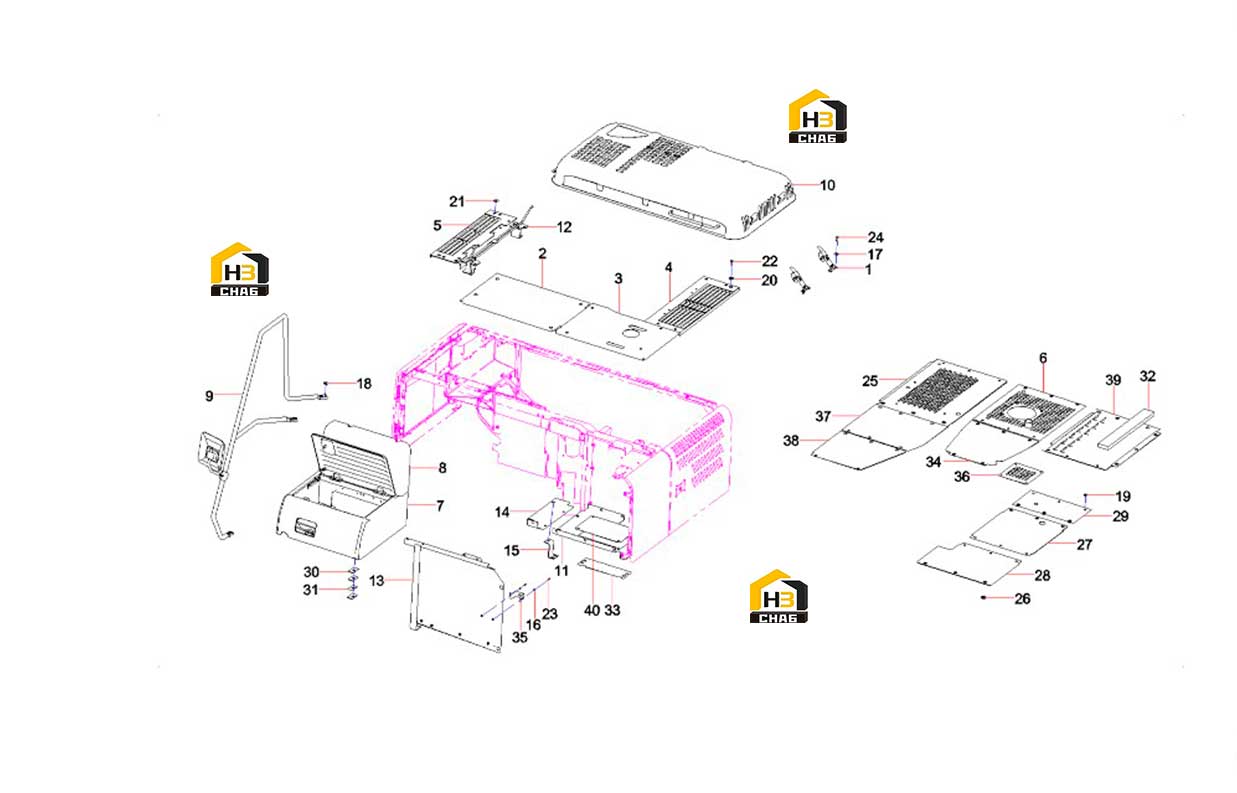

Обшивка кузова экскаватора 11556103

← Схема электрическая системы кондиционирования 10473304 Каркас кузова экскаватора 11556103 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:2

Наименование:Coverplate, middle

Каталожный номер:11768700

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover PlateSY200.1.6.13C.1

Каталожный номер:12199530

Комплект:1

Примечание:

№ на схеме:4

Наименование:Left Upper Rear Cover Plate

Каталожный номер:11769163

Комплект:1

Примечание:

№ на схеме:5

Наименование:Right upper rear cover plate

Каталожный номер:11769378

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:11627730

Комплект:1

Примечание:

№ на схеме:7

Наименование:Box GP, battery

Каталожный номер:A810502017020

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover, ornament

Каталожный номер:A810502990126

Комплект:1

Примечание:

№ на схеме:9

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:10

Наименование:Engine hood GP

Каталожный номер:12169042

Комплект:1

Примечание:

№ на схеме:11

Наименование:Coverplate

Каталожный номер:11504920

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bracket

Каталожный номер:11616245

Комплект:1

Примечание:

№ на схеме:13

Наименование:left front spacing plate

Каталожный номер:12199560

Комплект:1

Примечание:

№ на схеме:14

Наименование:Coverplate, pilot pipe

Каталожный номер:11504680

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, supporting

Каталожный номер:11459285

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:8

Примечание:

№ на схеме:18

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:7

Примечание:

№ на схеме:19

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:51

Примечание:

№ на схеме:20

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:72

Примечание:

№ на схеме:21

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:18

Примечание:

№ на схеме:22

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:132

Примечание:

№ на схеме:23

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:8

Примечание:

№ на схеме:25

Наименование:Coverplate, bottom, right

Каталожный номер:A820101117951

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:41

Примечание:

№ на схеме:27

Наименование:Coverplate, rear middle

Каталожный номер:A820101117949

Комплект:1

Примечание:

№ на схеме:28

Наименование:Coverplate, bottom front, cab

Каталожный номер:A820101117950

Комплект:1

Примечание:

№ на схеме:29

Наименование:Coverplate, bottom

Каталожный номер:A820101119480

Комплект:1

Примечание:

№ на схеме:30

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:6

Примечание:

№ на схеме:31

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:6

Примечание:

№ на схеме:32

Наименование:Sponge, bottom

Каталожный номер:A820699000269

Комплект:1

Примечание:

№ на схеме:33

Наименование:Coverplate, adapter

Каталожный номер:12119218

Комплект:1

Примечание:

№ на схеме:34

Наименование:Coverplate, bottom, main valve

Каталожный номер:A820101337218

Комплект:1

Примечание:

№ на схеме:35

Наименование:Parts book, mounting bracket,

Каталожный номер:A820101216763

Комплект:1

Примечание:

№ на схеме:36

Наименование:Cover

Каталожный номер:A820101357570

Комплект:1

Примечание:

№ на схеме:37

Наименование:Coverplate, bottom, hydraulic tank

Каталожный номер:10723433

Комплект:1

Примечание:

№ на схеме:38

Наименование:Coverplate, bottom, fuel tank

Каталожный номер:12181098

Комплект:1

Примечание:

№ на схеме:39

Наименование:Coverplate, bottom, middle left

Каталожный номер:12290557

Комплект:1

Примечание:

№ на схеме:40

Наименование:Access door, pilot pipe

Каталожный номер:11459078

Комплект:1

Примечание:
