Каркас кузова экскаватора 11556103

← Обшивка кузова экскаватора 11556103 Ящик для инструментов a810502017020 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

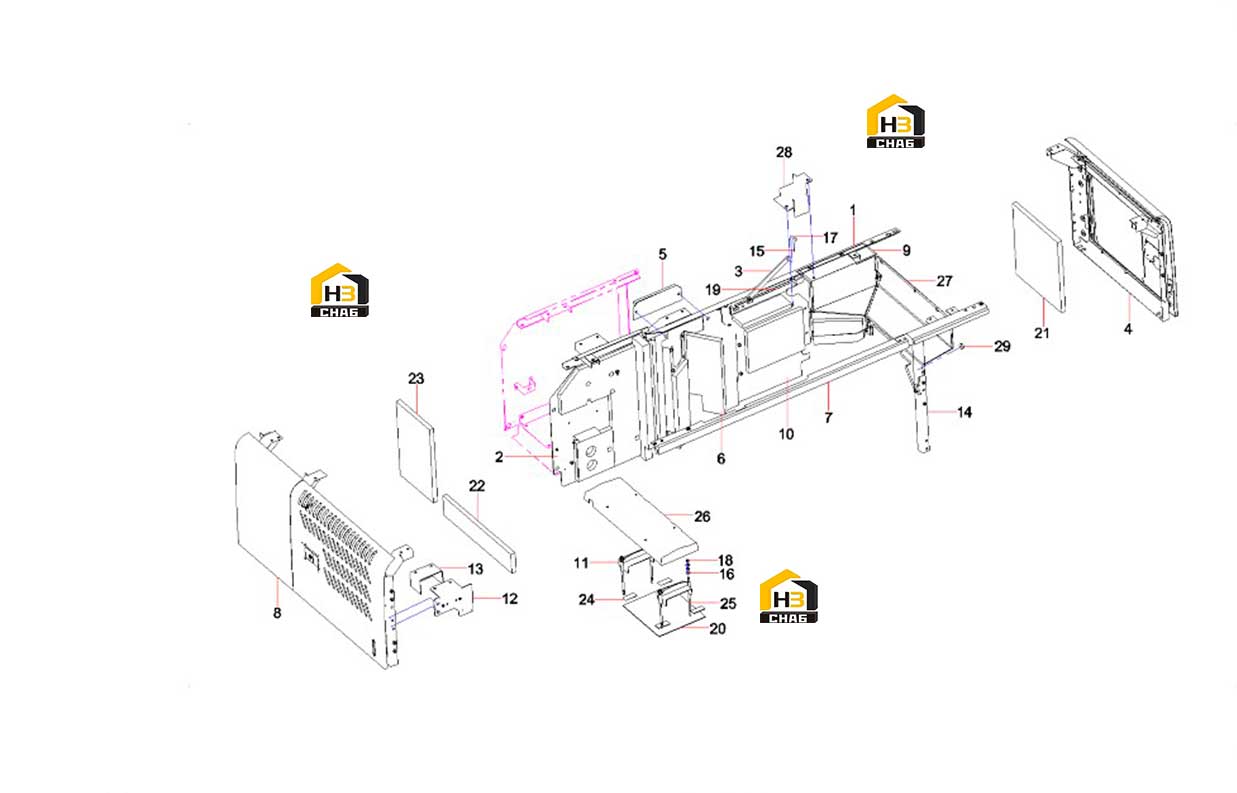

№ на схеме:1

Наименование:Bracket

Каталожный номер:11769541

Комплект:1

Примечание:

№ на схеме:2

Наименование:Partition GP,filter,air

Каталожный номер:11770216

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bar, support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:4

Наименование:Door GP, right

Каталожный номер:A810502010196

Комплект:1

Примечание:

№ на схеме:5

Наименование:Board, connecting

Каталожный номер:A810502019117

Комплект:1

Примечание:

№ на схеме:6

Наименование:Partition, left, engine

Каталожный номер:A810502012314

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:A810502014136

Комплект:1

Примечание:

№ на схеме:8

Наименование:Door GP, left

Каталожный номер:12395986

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate, angle

Каталожный номер:11616300

Комплект:1

Примечание:

№ на схеме:10

Наименование:Partition, right, engine

Каталожный номер:11616259

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bracket, battery

Каталожный номер:11592622

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plate, mounting, relay

Каталожный номер:11673003

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cover, start relay

Каталожный номер:11673094

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket, rear, right

Каталожный номер:11787466

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin 3.2x20GB91

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:16

Наименование:Washer 10GB1230

Каталожный номер:A210491000120

Комплект:8

Примечание:

№ на схеме:17

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:18

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:8

Примечание:

№ на схеме:19

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cushion, battery

Каталожный номер:A820606020243

Комплект:1

Примечание:

№ на схеме:21

Наименование:Foam, noise reduction, cab door

Каталожный номер:A820699000224

Комплект:1

Примечание:

№ на схеме:22

Наименование:Foam, noise reduction, cab door

Каталожный номер:11994948

Комплект:1

Примечание:

№ на схеме:23

Наименование:Foam, noise reduction, cab door

Каталожный номер:A820699000226

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:25

Наименование:Stud

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:26

Наименование:Cover, waterproof

Каталожный номер:11593615

Комплект:1

Примечание:

№ на схеме:27

Наименование:Partition, upper, main pump

Каталожный номер:11561893

Комплект:1

Примечание:

№ на схеме:28

Наименование:Plate, sealing

Каталожный номер:11686714

Комплект:1

Примечание:

№ на схеме:29

Наименование:Grommet

Каталожный номер:A820606011268

Комплект:1

Примечание:
