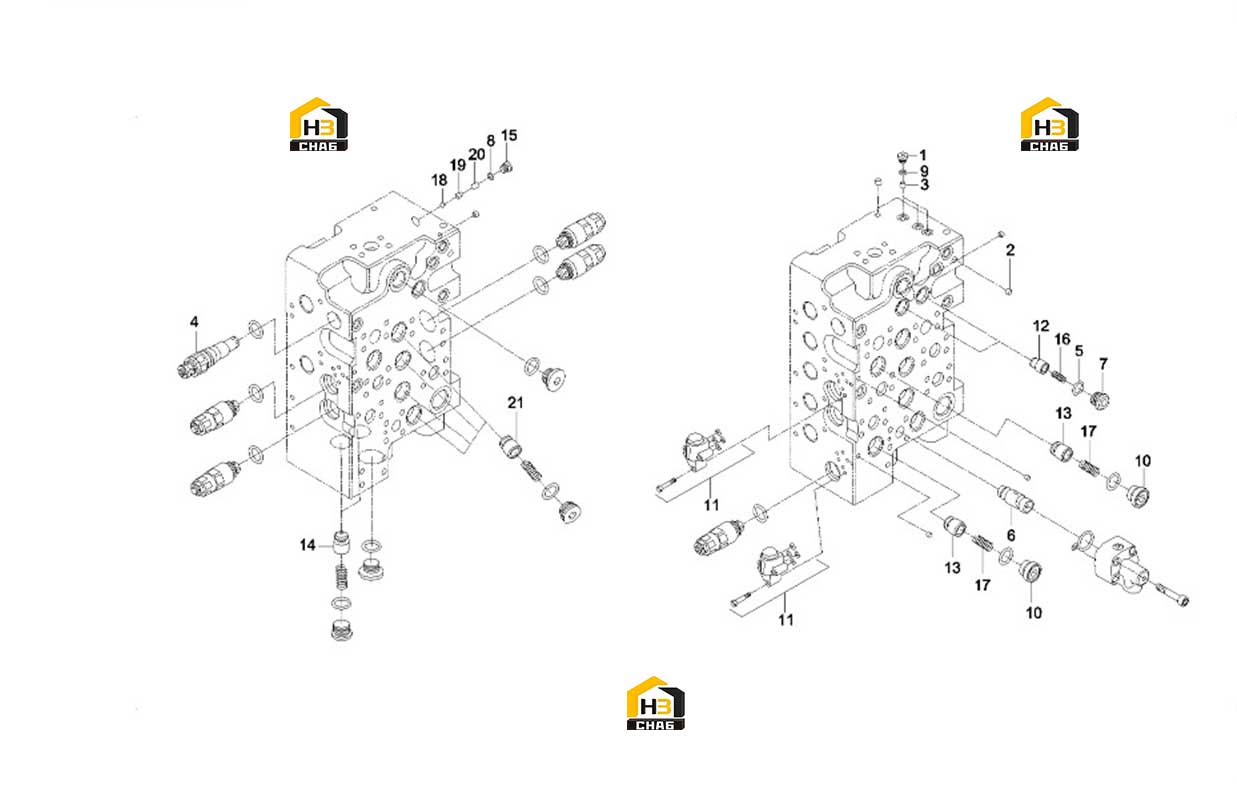

Клапан многоходовой (часть 3) 60008123

← Клапан многоходовой (часть 2) 60008123 Клапан многоходовой (часть 4) 60008123 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:60100467

Комплект:3

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:60008820

Комплект:3

Примечание:

№ на схеме:3

Наименование:Valve, throttle

Каталожный номер:60100492

Комплект:3

Примечание:

№ на схеме:4

Наименование:Valve, relief, main

Каталожный номер:60100500

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:60008703

Комплект:2

Примечание:

№ на схеме:6

Наименование:Valve, check

Каталожный номер:60100477

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug, oil

Каталожный номер:60038656

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60008696

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60008708

Комплект:3

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:60008779

Комплект:2

Примечание:

№ на схеме:11

Наименование:Valve GP, control

Каталожный номер:60100493

Комплект:2

Примечание:

№ на схеме:12

Наименование:Valve, lift

Каталожный номер:60038108

Комплект:2

Примечание:

№ на схеме:13

Наименование:Valve, check

Каталожный номер:60008784

Комплект:2

Примечание:

№ на схеме:14

Наименование:Valve, check

Каталожный номер:60100475

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:60008714

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:60100504

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:60008765

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ball

Каталожный номер:60075545

Комплект:1

Примечание:

№ на схеме:19

Наименование:Valve, throttle

Каталожный номер:60075575

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spring

Каталожный номер:60075592

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve, check

Каталожный номер:60008783

Комплект:8

Примечание:
