Клапан многоходовой (часть 2) 60008123

Клапан многоходовой (часть 2) 60008123

← Клапан многоходовой (часть 1) 60008123 Клапан многоходовой (часть 3) 60008123 →

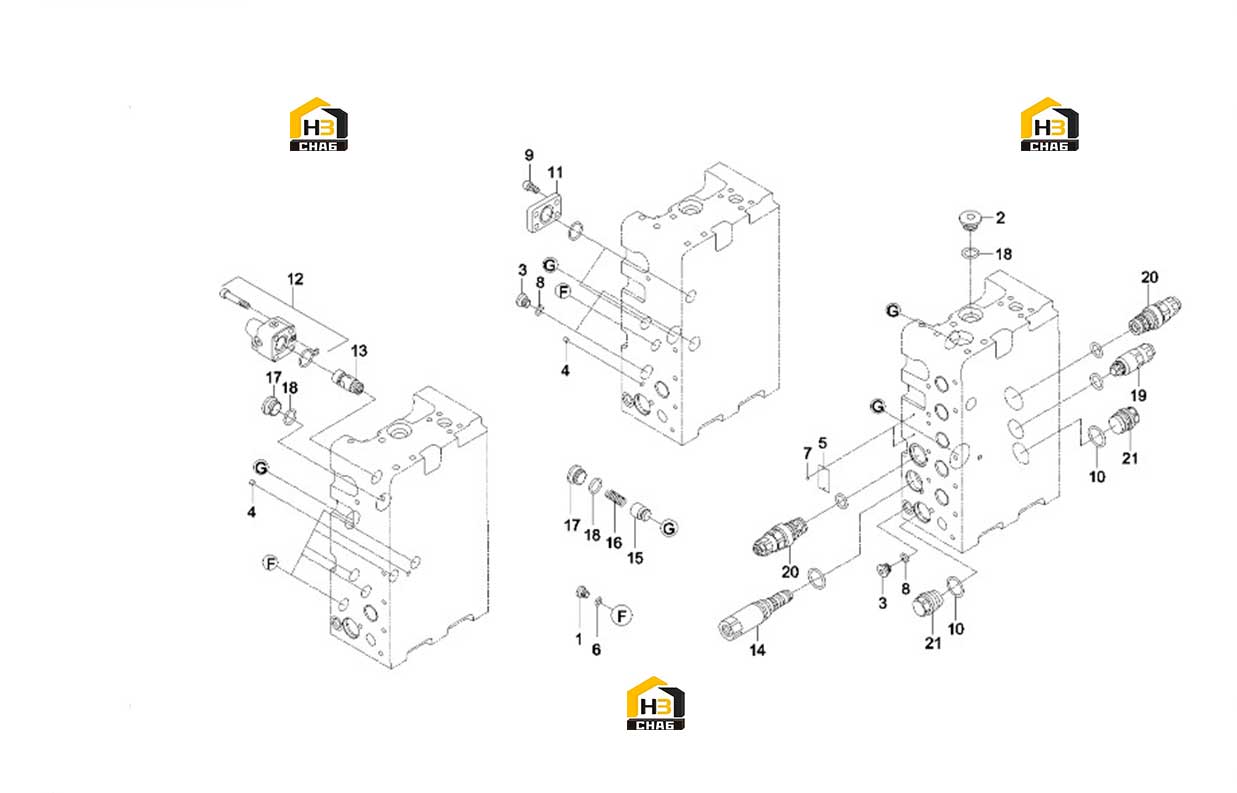

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Plug
Каталожный номер:60008711
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plug
Каталожный номер:60008712
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plug
Каталожный номер:60008713
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Setscrew
Каталожный номер:60008728
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nameplate
Каталожный номер:60100511
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:60008697
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rivet
Каталожный номер:60008722
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:60008700
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:60008717
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:60100516
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Flange
Каталожный номер:60008781
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:60100494
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Valve, check
Каталожный номер:60100476
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Valve, arm regeneration
Каталожный номер:60100484
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Valve, check
Каталожный номер:60008783
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Spring
Каталожный номер:60008817
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plug
Каталожный номер:60008715
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-ring
Каталожный номер:60008705
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Valve, throttle
Каталожный номер:60100490
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Valve, throttle
Каталожный номер:60100488
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Plug
Каталожный номер:60100465
Комплект:2
Примечание:
