Смазка стрелы 11777805

Смазка стрелы 11777805

← Цилиндр стрелы 11347703 Система электрическая sy215c9c5kl(eu).5 13713261 →

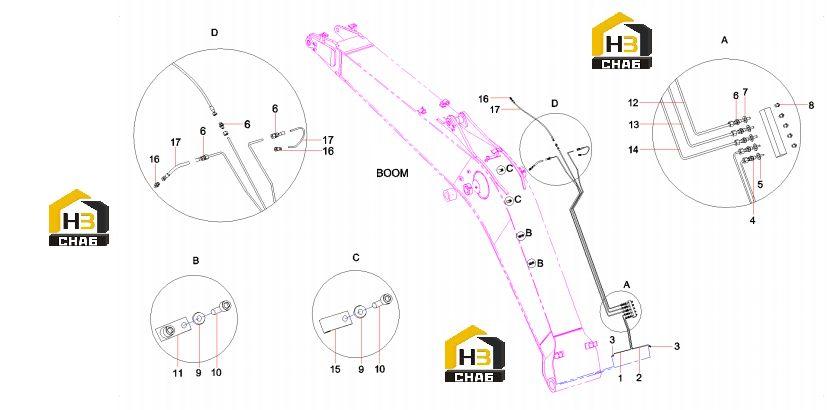

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tube, grease
Каталожный номер:11594975
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tube, grease
Каталожный номер:11594962
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:11102369
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector
Каталожный номер:11102367
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 10JB982
Каталожный номер:A210434000005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Connector
Каталожный номер:11102368
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 14JB982
Каталожный номер:A210434000007
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting, grease
Каталожный номер:B229900000379
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:24000637
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M10x16GB5783 10.9
Каталожный номер:A210111000195
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp, 3-pipe
Каталожный номер:A820101216696
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Tube, grease
Каталожный номер:11595301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Tube, grease
Каталожный номер:11595233
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Tube, grease
Каталожный номер:11594983
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clip
Каталожный номер:A820101216692
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector
Каталожный номер:A820205000858
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose, rubber
Каталожный номер:B230103000815
Комплект:3
Примечание:
