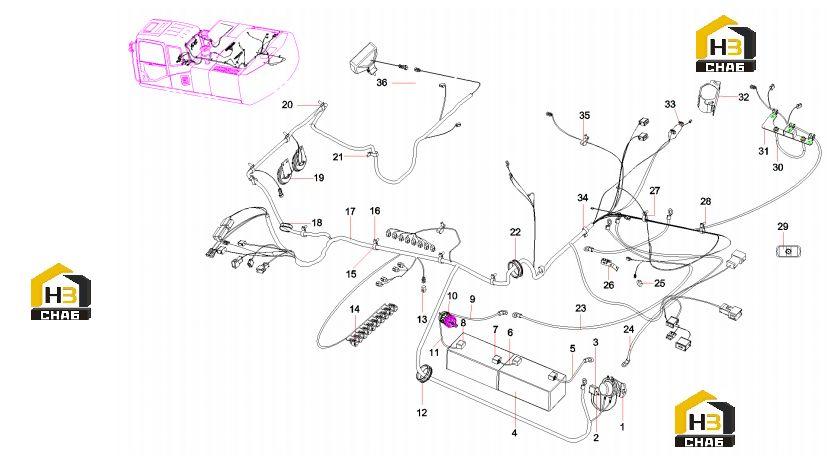

Система электрическая sy215c9c5kl(eu).5 13713261

← Смазка стрелы 11777805 Система радио sy215c9c5kl(eu).5 13713261 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Contactor, direct-current

Каталожный номер:A240700000302

Комплект:1

Примечание:

№ на схеме:2

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fuse

Каталожный номер:A241300000031

Комплект:1

Примечание:

№ на схеме:4

Наименование:Battery

Каталожный номер:60190637

Комплект:2

Примечание:

№ на схеме:5

Наименование:Power Supply Line

Каталожный номер:13590934

Комплект:1

Примечание:

№ на схеме:6

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector GP, anode, battery

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:9

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:2

Примечание:

№ на схеме:10

Наименование:Switch, power

Каталожный номер:60125384

Комплект:1

Примечание:

№ на схеме:11

Наименование:Wire, power supply

Каталожный номер:A810201058132

Комплект:1

Примечание:

№ на схеме:12

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:1

Примечание:

№ на схеме:13

Наименование:eaner Sensor

Каталожный номер:60201125

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pressure Sensor

Каталожный номер:60217141

Комплект:9

Примечание:

№ на схеме:15

Наименование:Clamp, harness

Каталожный номер:-

Комплект:7

Примечание:Modification or other

№ на схеме:16

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:20

Примечание:

№ на схеме:17

Наименование:Vehicle Body Harness

Каталожный номер:13712921

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:2

Примечание:

№ на схеме:19

Наименование:Electrical Horn

Каталожный номер:60260625

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:21

Наименование:Bolt M8x16GB5783

Каталожный номер:-

Комплект:12

Примечание:Modification or other

№ на схеме:22

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:2

Примечание:

№ на схеме:23

Наименование:Power Supply Line

Каталожный номер:13585341

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cable,power supply

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:25

Наименование:Sensor, liquid level

Каталожный номер:60201126

Комплект:1

Примечание:

№ на схеме:26

Наименование:The fixed bracket for the

Каталожный номер:12049464

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp, harness

Каталожный номер:-

Комплект:3

Примечание:Modification or other

№ на схеме:28

Наименование:Bolt M10x20GB5783

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:29

Наименование:Camera

Каталожный номер:60276054

Комплект:1

Примечание:

№ на схеме:30

Наименование:U type bolt SY215C9C5K.5-1

Каталожный номер:13357271

Комплект:1

Примечание:

№ на схеме:31

Наименование:harness plate weld

Каталожный номер:13358092

Комплект:1

Примечание:

№ на схеме:32

Наименование:alarm

Каталожный номер:60222806

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pressure Sensor

Каталожный номер:60217140

Комплект:2

Примечание:

№ на схеме:34

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:10

Примечание:

№ на схеме:35

Наименование:Clamp

Каталожный номер:A230200000170

Комплект:4

Примечание:

№ на схеме:36

Наименование:Fuel Adding Harness

Каталожный номер:-

Комплект:1

Примечание:Modification or other
