Рама поворотная sy235c9i4k.2 13124406

Рама поворотная sy235c9i4k.2 13124406

← Бак топливный в сборе sy215c9c5kl.1.3.5.2 13365850 Колесо направляющее и натяжители sy235c9i4k.2 13124406 →

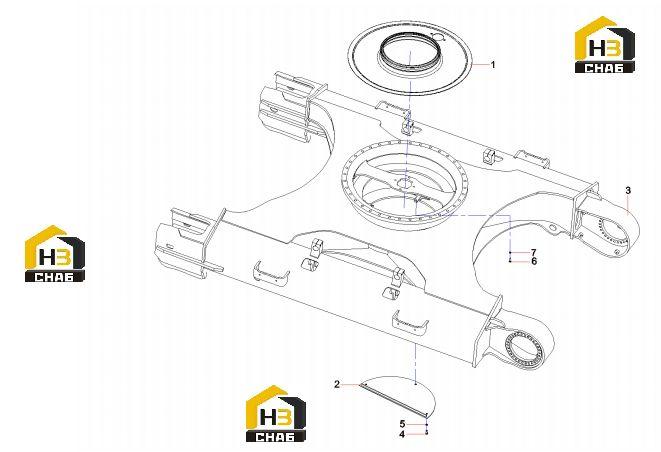

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Seal AS
Каталожный номер:10398371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Coverplate GP
Каталожный номер:10131971
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Frame, track
Каталожный номер:11920028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M12x30GB578310.9
Каталожный номер:A210111000202
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:24000513
Комплект:22
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M12x35GB5783 10.9
Каталожный номер:A210111000203
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 12GB96.1
Каталожный номер:60060548
Комплект:6
Примечание:
