Бак топливный в сборе sy215c9c5kl.1.3.5.2 13365850

← Система подушек топливного бака sy215c9c5kl.1.3.5 13366364 Рама поворотная sy235c9i4k.2 13124406 →

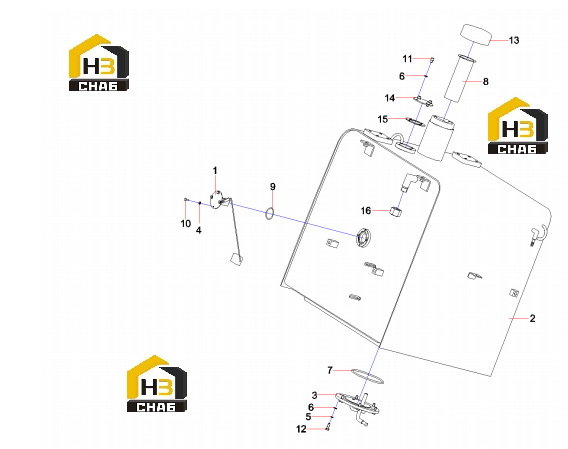

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sensor GP, fuel level

Каталожный номер:60029642

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fuel Tank SY215C9C5KL.1.3.5.2.1

Каталожный номер:13365714

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover GP, bottom

Каталожный номер:12656668

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000511

Комплект:6

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000633

Комплект:10

Примечание:

№ на схеме:7

Наименование:Seal, O-ring

Каталожный номер:B230101000934

Комплект:1

Примечание:

№ на схеме:8

Наименование:Strainer AS, fuel (float gauge)

Каталожный номер:60117826

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:B230101000457

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M6x12GB5783

Каталожный номер:A210111000078

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw M8x12GB70.1 10.9

Каталожный номер:A210204000339

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:6

Примечание:

№ на схеме:13

Наименование:Cover, lock, fuel tank

Каталожный номер:A290000002193

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate AS

Каталожный номер:10210078

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, rubber

Каталожный номер:10210081

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:10210082

Комплект:1

Примечание:
