Узел стрелы 13971705

Узел стрелы 13971705

← Компоненты основные экскаватора sy215c9 13962680 Рукоять стрелы 13971705 →

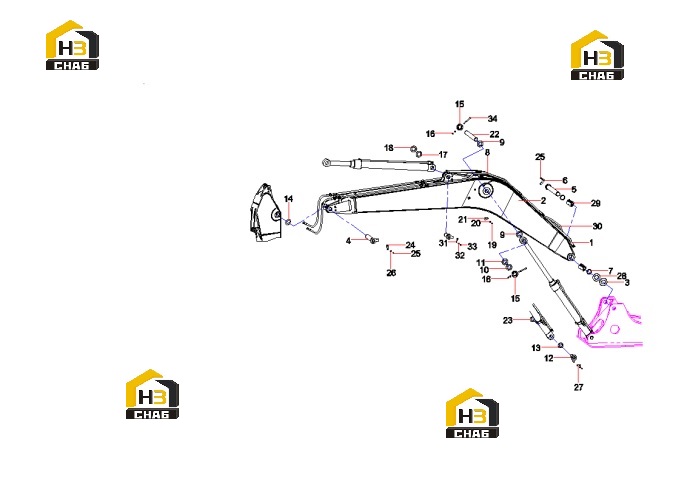

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Work Device Hydraulic Tube
Каталожный номер:13969700
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:boom
Каталожный номер:13969905
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Gasket
Каталожный номер:11041901
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin
Каталожный номер:A810312110019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin
Каталожный номер:11856384
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plate
Каталожный номер:11324336
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:60055872
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Lines GP, greasing
Каталожный номер:11777805
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:11169582
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Gasket
Каталожный номер:11041905
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Gasket
Каталожный номер:11112320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin
Каталожный номер:A810312110017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Gasket
Каталожный номер:11112311
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Gasket
Каталожный номер:A820102010387
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Lock ring
Каталожный номер:A820202002009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Nut
Каталожный номер:A210307000029
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Gasket
Каталожный номер:A820102010381
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Gasket
Каталожный номер:A820102010382
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt M16x30 GB5783 10.9
Каталожный номер:A210111000263
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer 16 GB93
Каталожный номер:24000514
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bracket, lamp
Каталожный номер:A820101322531
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Pin
Каталожный номер:A820301020461
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Gasket
Каталожный номер:11041902
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Plate
Каталожный номер:11308781
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Bolt
Каталожный номер:A210111000212
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Washer 16 GB97.1
Каталожный номер:24000642
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Plate
Каталожный номер:11272926
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Gasket
Каталожный номер:11112327
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Bushing
Каталожный номер:11307308
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Work device Tube
Каталожный номер:14105939
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Plate
Каталожный номер:A820101119187
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Washer 12 GB97.1
Каталожный номер:24000639
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Bolt M12x30 GB5783 10.9
Каталожный номер:A210111000202
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Bolt M20x180 GB5782 10.9
Каталожный номер:A210110000352
Комплект:4
Примечание:
