Рукоять стрелы 13971705

← Узел стрелы 13971705 Комплектующие ковша 13971705 →

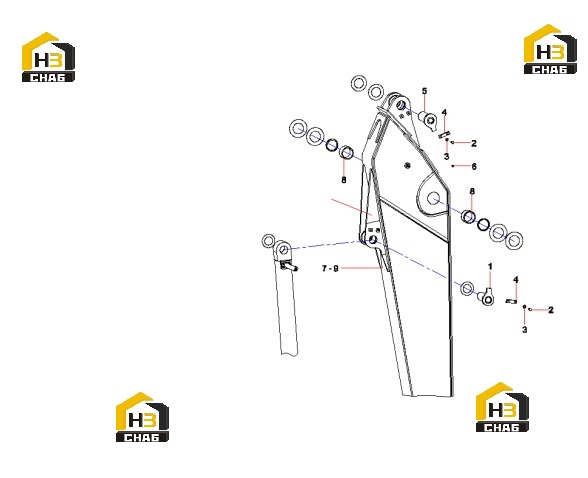

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:A810312110015

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x30 GB5783 10.9

Каталожный номер:A210111000202

Комплект:10

Примечание:

№ на схеме:3

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:10

Примечание:

№ на схеме:4

Наименование:Plate

Каталожный номер:A820101119187

Комплект:3

Примечание:

№ на схеме:5

Наименование:Pin

Каталожный номер:A810312110021

Комплект:2

Примечание:

№ на схеме:6

Наименование:Grease nipple

Каталожный номер:B229900000686

Комплект:8

Примечание:

№ на схеме:7

Наименование:Arm

Каталожный номер:14185637

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bushing

Каталожный номер:11216201

Комплект:2

Примечание:

№ на схеме:9

Наименование:Arm

Каталожный номер:14024777

Комплект:1

Примечание:
