Цилиндр стрелы 11347703

← Трубопровод ковша 13969700 Цилиндр рукояти 20t 60270929 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

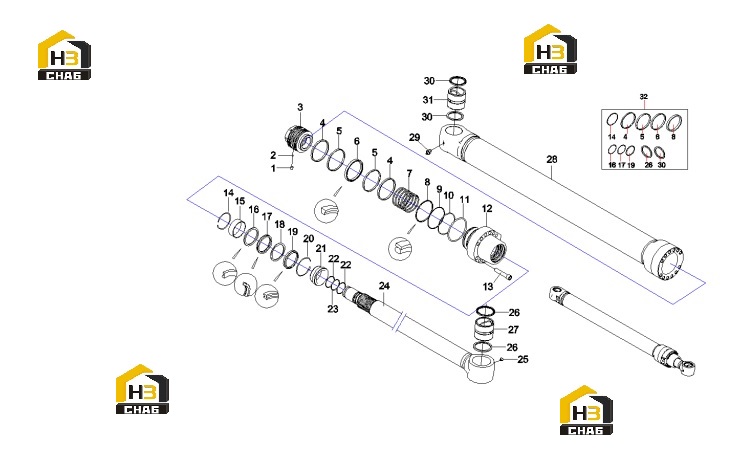

№ на схеме:1

Наименование:Screw

Каталожный номер:A210206000017

Комплект:1

Примечание:

№ на схеме:2

Наименование:Steel Ball

Каталожный номер:A880899030000

Комплект:1

Примечание:

№ на схеме:3

Наименование:Piston

Каталожный номер:11347656

Комплект:1

Примечание:

№ на схеме:4

Наименование:Anti-pollution loop UP

Каталожный номер:60143563

Комплект:2

Примечание:

№ на схеме:5

Наименование:Guide ring UP

Каталожный номер:60143566

Комплект:2

Примечание:

№ на схеме:6

Наименование:Seal ring SPGW

Каталожный номер:60087456

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:11347655

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal ring K08-D

Каталожный номер:60061678

Комплект:1

Примечание:

№ на схеме:9

Наименование:Retainer Ring

Каталожный номер:A880804040028

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:A210608000012

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 118x5.3 GB3452.1

Каталожный номер:A210609000275

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pressure cover

Каталожный номер:11347701

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M16x90 GB70.1 12.9

Каталожный номер:60022384

Комплект:12

Примечание:

№ на схеме:14

Наименование:Retainer ring

Каталожный номер:A210417000105

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil-bearing bush 85x90x30 DID

Каталожный номер:A880808020003

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seal ring HBY

Каталожный номер:60084616

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal ring IUH

Каталожный номер:60066559

Комплект:1

Примечание:

№ на схеме:18

Наименование:Support ring

Каталожный номер:60084438

Комплект:1

Примечание:

№ на схеме:19

Наименование:Dust ring DKBZ3

Каталожный номер:60136784

Комплект:1

Примечание:

№ на схеме:20

Наименование:Retainer Ring 100 GB895.1-86

Каталожный номер:A210417000104

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bumper Sleeve

Каталожный номер:11347702

Комплект:1

Примечание:

№ на схеме:22

Наименование:Retainer Ring

Каталожный номер:60001446

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:B230101000959

Комплект:1

Примечание:

№ на схеме:24

Наименование:piston rod

Каталожный номер:11347654

Комплект:1

Примечание:

№ на схеме:25

Наименование:Guide sleeve

Каталожный номер:11261296

Комплект:1

Примечание:

№ на схеме:26

Наименование:Dust ring GWJ

Каталожный номер:60215142

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bush II

Каталожный номер:A880000000271

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cylinder assem.

Каталожный номер:11347700

Комплект:1

Примечание:

№ на схеме:29

Наименование:Straight-through forced filling oil

Каталожный номер:A880899010003

Комплект:1

Примечание:

№ на схеме:30

Наименование:Dust ring GWJ

Каталожный номер:60215141

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bush II

Каталожный номер:A880000000226

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cylinder, boom, seal kit 20T

Каталожный номер:60060287

Комплект:1

Примечание:
