Трубопровод ковша 13969700

← Трубопровод рукояти 13969700 Цилиндр стрелы 11347703 →

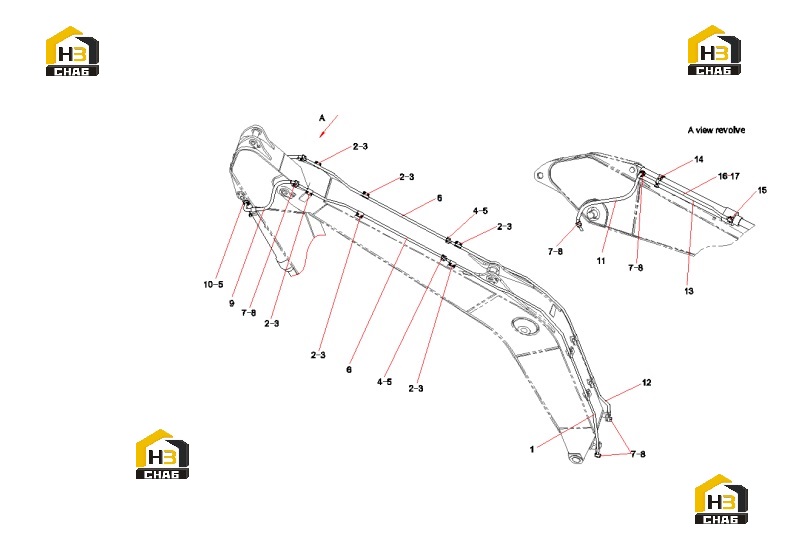

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:steel pipe assy.

Каталожный номер:13885543

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe clip

Каталожный номер:13505880

Комплект:12

Примечание:

№ на схеме:3

Наименование:Screw M12x30 GB70.1 10.9

Каталожный номер:A210204000337

Комплект:12

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000136

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M10x35 GB70.1 10.9

Каталожный номер:A210204000215

Комплект:12

Примечание:

№ на схеме:6

Наименование:Steel Pipe Assy

Каталожный номер:13885603

Комплект:2

Примечание:

№ на схеме:7

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:6

Примечание:

№ на схеме:8

Наименование:Bolt, socket head M10x40 GB70.1 10.9

Каталожный номер:A210204000355

Комплект:12

Примечание:

№ на схеме:9

Наименование:Rubber Hose

Каталожный номер:60142333

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange, Split FHS63A3CX

Каталожный номер:B210780000007

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose AS

Каталожный номер:60142332

Комплект:1

Примечание:

№ на схеме:12

Наименование:steel pipe assy.

Каталожный номер:13885198

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder, bucket 20T

Каталожный номер:60270928

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe Clamp

Каталожный номер:11149636

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210609000136

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10x60 GB70.1 10.9

Каталожный номер:A210204000357

Комплект:4

Примечание:

№ на схеме:17

Наименование:steel tube assem.

Каталожный номер:11418218

Комплект:1

Примечание:
