Трубопровод гидравлический правого хода 14034660

← Трубопровод гидравлический рукояти 14034660 (часть 1) Трубопровод гидравлический поворотного редуктора 14034660 →

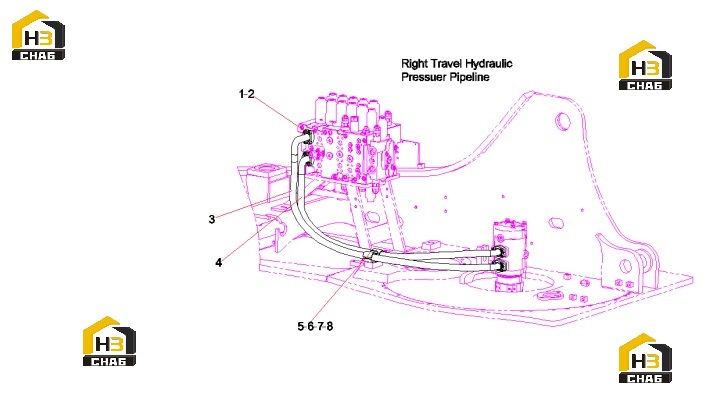

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000354

Комплект:14

Примечание:

№ на схеме:3

Наименование:Hose AS

Каталожный номер:B230103002318

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose AS

Каталожный номер:B230103002320

Комплект:1

Примечание:

№ на схеме:5

Наименование:Grommet

Каталожный номер:A820606010360

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bracket, upper

Каталожный номер:A810406012423

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket, lower

Каталожный номер:A810406012424

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x60 GB70.1 10.9

Каталожный номер:A210204000357

Комплект:2

Примечание:
