Трубопровод гидравлический поворотного редуктора 14034660

← Трубопровод гидравлический правого хода 14034660 Трубопровод гидравлический рукояти 14034660 (часть 2) →

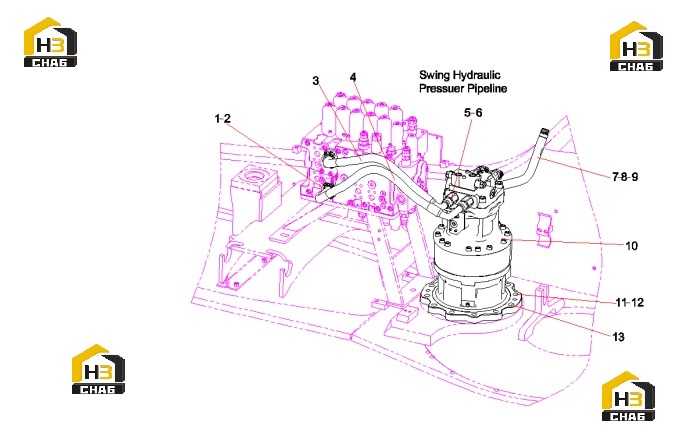

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:3

Наименование:Hose AS

Каталожный номер:60167468

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose AS

Каталожный номер:60167467

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fitting

Каталожный номер:A820205002474

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-Ring-23.7

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connector 21T

Каталожный номер:13186696

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tube, fill 19T

Каталожный номер:13186692

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cap, breather

Каталожный номер:60263201

Комплект:1

Примечание:

№ на схеме:10

Наименование:Reducer AS

Каталожный номер:B229900006314

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M20x60 GB5783 10.9

Каталожный номер:A210111000062

Комплект:11

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210491000132

Комплект:11

Примечание:

№ на схеме:13

Наименование:Pin, dowel

Каталожный номер:A820301012852

Комплект:1

Примечание:
