Трубопровод стрелы 14105939

← Трубопровод смазки стрелы 11777805 Комплектующие предохранительного клапана 13995991 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

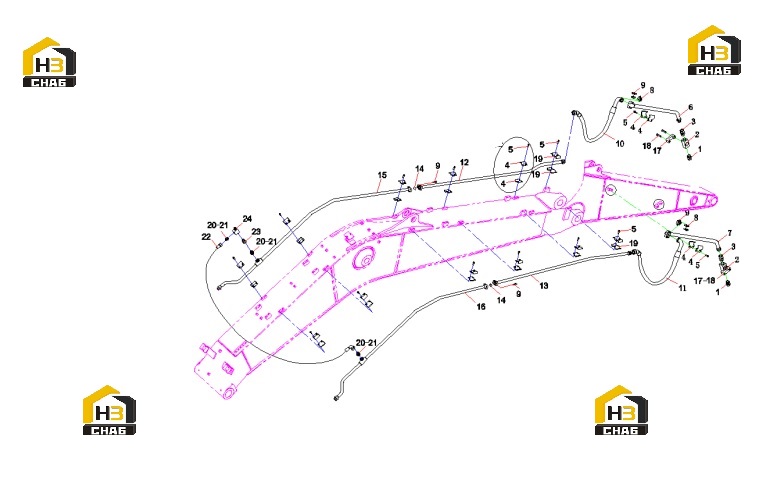

№ на схеме:1

Наименование:Screw plug

Каталожный номер:B210780000896

Комплект:2

Примечание:

№ на схеме:2

Наименование:ball valve

Каталожный номер:60260743

Комплект:2

Примечание:

№ на схеме:3

Наименование:Swivel Stud Straight Adapter with

Каталожный номер:B210780001703

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pipe clip

Каталожный номер:13505881

Комплект:24

Примечание:

№ на схеме:5

Наименование:Bolt M12x30 GB70.1 10.9

Каталожный номер:A210204000337

Комплект:24

Примечание:

№ на схеме:6

Наименование:Steel Pipe Assy.

Каталожный номер:13780022

Комплект:1

Примечание:

№ на схеме:7

Наименование:Steel Pipe Assy.

Каталожный номер:13780021

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:9

Наименование:Screw M10x45 GB70.1 10.9

Каталожный номер:A210204000364

Комплект:16

Примечание:

№ на схеме:12

Наименование:tube SY215.3.10L.1.4L

Каталожный номер:13885762

Комплект:1

Примечание:

№ на схеме:13

Наименование:tube SY215.3.10L.1.5L

Каталожный номер:13885763

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:15

Наименование:Left rear pipe assembly

Каталожный номер:13990414

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rear Pipe (Right)

Каталожный номер:13990416

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting Strip

Каталожный номер:A820101332703

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw M12x70 GB70.1 10.9

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pipe clip

Каталожный номер:13884679

Комплект:4

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205002473

Комплект:4

Примечание:

№ на схеме:21

Наименование:O-ring 21.7x3.5(JISB2401)

Каталожный номер:A229900001581

Комплект:4

Примечание:

№ на схеме:22

Наименование:Rubber Hose

Каталожный номер:60163193

Комплект:1

Примечание:

№ на схеме:23

Наименование:Swivel Straight Connector

Каталожный номер:21015744

Комплект:1

Примечание:

№ на схеме:24

Наименование:Relief valve group HIP YL200 5

Каталожный номер:13995991

Комплект:1

Примечание:
