Трубопровод смазки стрелы 11777805

← Цилиндр ковша 20t 60270928 Трубопровод стрелы 14105939 →

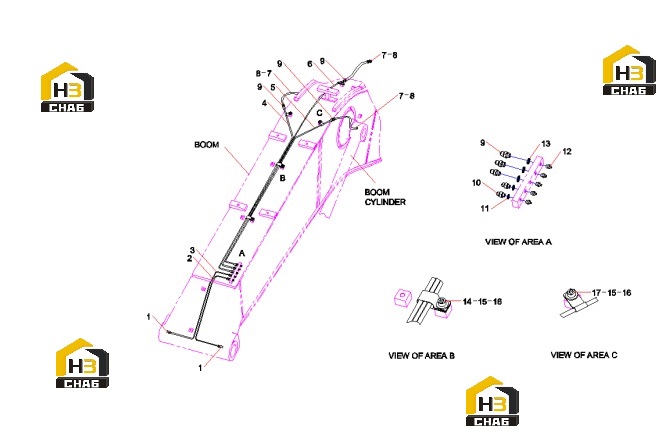

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting

Каталожный номер:11102369

Комплект:2

Примечание:

№ на схеме:2

Наименование:Lines GP, grease

Каталожный номер:11594962

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lines GP, grease

Каталожный номер:11594975

Комплект:1

Примечание:

№ на схеме:4

Наименование:Line, grease

Каталожный номер:11594983

Комплект:1

Примечание:

№ на схеме:5

Наименование:Line, grease

Каталожный номер:11595301

Комплект:1

Примечание:

№ на схеме:6

Наименование:Line, grease

Каталожный номер:11595233

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fitting

Каталожный номер:A820205000858

Комплект:3

Примечание:

№ на схеме:8

Наименование:Hose AS

Каталожный номер:B230103000815

Комплект:3

Примечание:

№ на схеме:9

Наименование:Fitting

Каталожный номер:11102368

Комплект:6

Примечание:

№ на схеме:10

Наименование:Fitting

Каталожный номер:11102367

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210434000005

Комплект:2

Примечание:

№ на схеме:12

Наименование:Zerk, grease

Каталожный номер:B229900000379

Комплект:5

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210434000007

Комплект:3

Примечание:

№ на схеме:14

Наименование:Clamp, 3 tube

Каталожный номер:A820101216696

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer, Gear Thrust

Каталожный номер:A210491000120

Комплект:5

Примечание:

№ на схеме:16

Наименование:Bolt, socket head M10x16 GB70.1 10.9

Каталожный номер:A210204000334

Комплект:5

Примечание:

№ на схеме:17

Наименование:Clamp

Каталожный номер:A820101216692

Комплект:3

Примечание:
