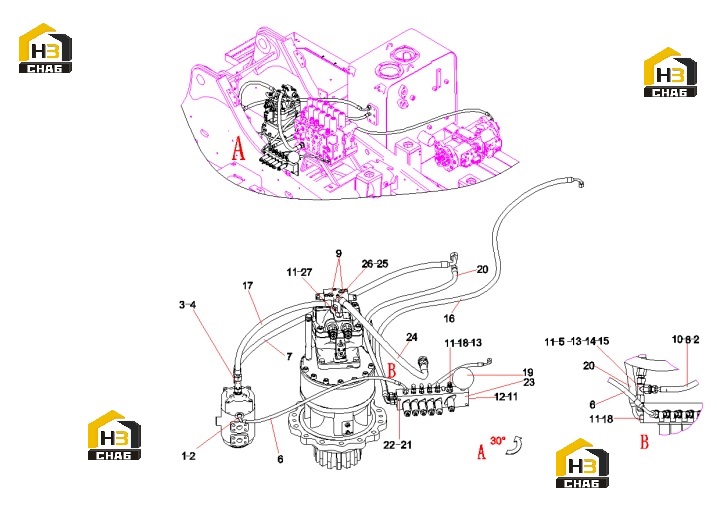

Трубопровод электромагнитного клапана 13601637

← Соединения главного клапана 13609947 Клапан электромагнитный 60136331 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting

Каталожный номер:A820205000940

Комплект:6

Примечание:

№ на схеме:2

Наименование:O-Ring-10.8

Каталожный номер:B230101000047

Комплект:7

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000962

Комплект:1

Примечание:

№ на схеме:4

Наименование:B230101000090 O-ring

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fitting, Tee

Каталожный номер:B210780001007

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose AS

Каталожный номер:60184562

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose AS

Каталожный номер:23000824

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fitting

Каталожный номер:B210780000418

Комплект:3

Примечание:

№ на схеме:9

Наименование:adapter

Каталожный номер:13184210

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose AS

Каталожный номер:B230103000993

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:B230101000049

Комплект:4

Примечание:

№ на схеме:12

Наименование:G3/8 jam-SY200A.1.4.3-5

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:14

Наименование:Fitting, Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fitting

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose AS

Каталожный номер:B230103000932

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose AS

Каталожный номер:B230103001223

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector G3/8-M18

Каталожный номер:A820205000961

Комплект:3

Примечание:

№ на схеме:19

Наименование:Accumulator

Каталожный номер:60265303

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose AS

Каталожный номер:B230103002533

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 10 GB93

Каталожный номер:24000512

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M10x80 GB70.1 10.9

Каталожный номер:A210204000358

Комплект:2

Примечание:

№ на схеме:23

Наименование:Solenoid valve group

Каталожный номер:60136331

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose AS

Каталожный номер:B230103004204

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-Ring-23.7

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:26

Наименование:Fitting

Каталожный номер:A820205000942

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector G3/8-M26

Каталожный номер:A820205000948

Комплект:1

Примечание:
