Соединения главного клапана 13609947

Соединения главного клапана 13609947

← Комплектующие трубопровода главного клапана 13609947 (часть 2) Трубопровод электромагнитного клапана 13601637 →

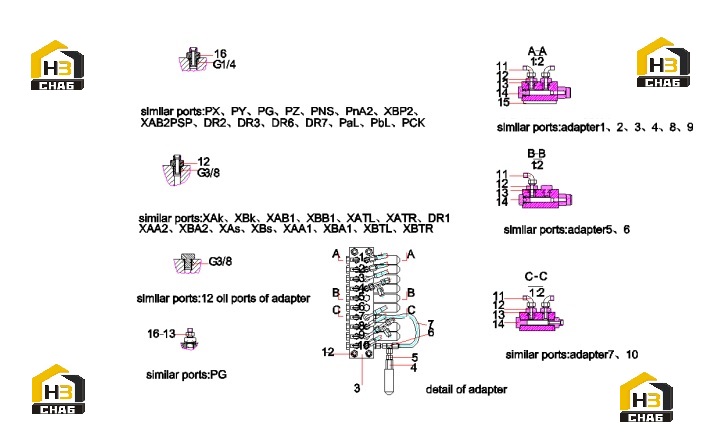

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M10x80 GB70.1 10.9
Каталожный номер:A210204000358
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 10 GB96.1
Каталожный номер:60060546
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Transitional block
Каталожный номер:10077269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Negative Flowrate Sensor
Каталожный номер:A820205001061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fitting
Каталожный номер:B210780001045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Valve, shuttle, tee
Каталожный номер:B220400000169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose AS
Каталожный номер:B230103002045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Fitting
Каталожный номер:B210780000418
Комплект:26
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Fitting
Каталожный номер:A820205000946
Комплект:35
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:B230101000049
Комплект:47
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:G3/8 jam-SY200A.1.4.3-5
Каталожный номер:A820205000947
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Plate
Каталожный номер:11457002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Fitting
Каталожный номер:A820205000940
Комплект:15
Примечание:
