Крепление правой двери 12698255

Крепление правой двери 12698255

← Комплектующие двери 14250873 Комплектующие поворотной рамы 13892750 →

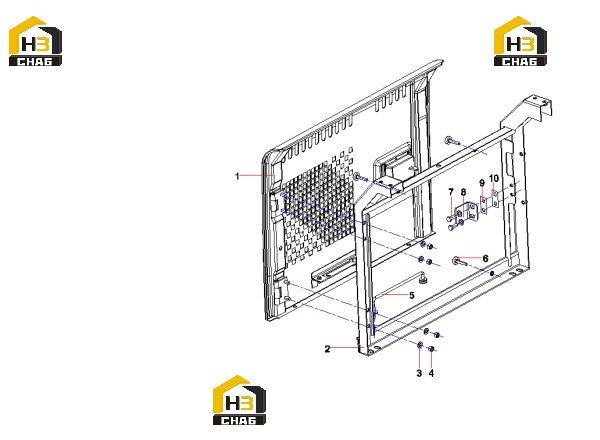

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:right door
Каталожный номер:14250873
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:right door frame
Каталожный номер:12698260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:A210405000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:A210307000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rod, door
Каталожный номер:12196084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000038
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:door-shaft seal
Каталожный номер:12669838
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:12669837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:washer
Каталожный номер:12669836
Комплект:1
Примечание:
