Комплектующие двери 14250873

Комплектующие двери 14250873

← Крепление двери 14251016 Крепление правой двери 12698255 →

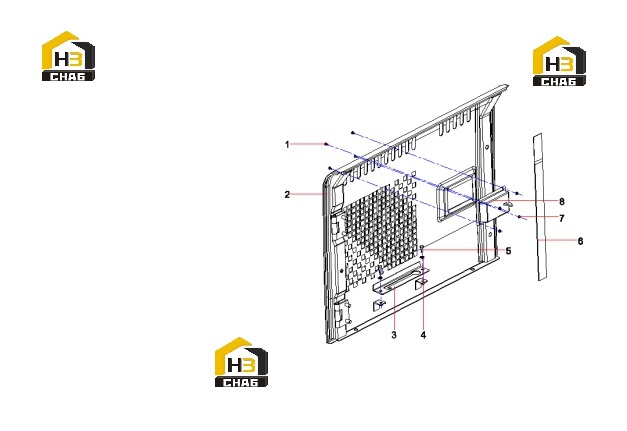

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fixed Clamp
Каталожный номер:11817247
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:door plate SY365C8I2KS.1.6.24.2
Каталожный номер:12677406
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Groove plate
Каталожный номер:13996527
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 8 GB97.1
Каталожный номер:24000633
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M8x20 GB5783 10.9
Каталожный номер:A210111000343
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Gasket, rubber
Каталожный номер:12735024
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:check nut
Каталожный номер:11817218
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fixed Clamp
Каталожный номер:11817247
Комплект:4
Примечание:
