Трубопровод распределительного клапана 11670322 (часть 2)

Трубопровод распределительного клапана 11670322 (часть 2)

← Трубопровод распределительного клапана 11670322 (часть 1) Соединения трубопровода распределительного клапана 11670322 →

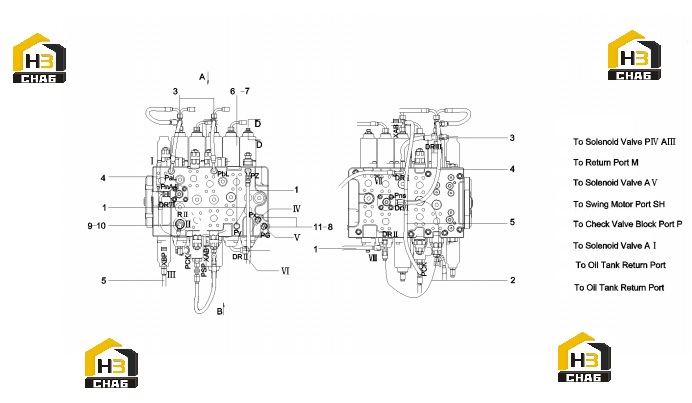

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose,rubber
Каталожный номер:11548650
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose,rubber
Каталожный номер:11548646
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector, three-way, adjustable
Каталожный номер:60045377
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:11548735
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose,rubber
Каталожный номер:11667462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plug
Каталожный номер:A820205001771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector, three-way, adjustable
Каталожный номер:60045385
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Joint
Каталожный номер:60045360
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:B230101000050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:11892749
Комплект:2
Примечание:
