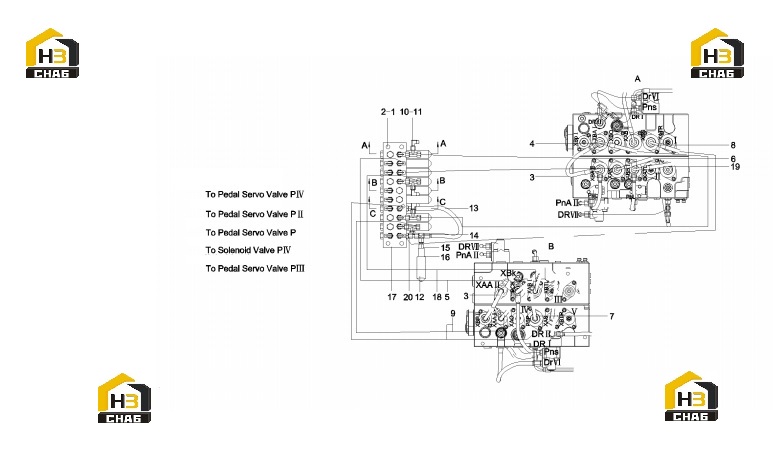

Трубопровод распределительного клапана 11670322 (часть 1)

← Трубопровод электромагнитного клапана 11670370 Трубопровод распределительного клапана 11670322 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:21008079

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:3

Наименование:Hose,rubber

Каталожный номер:11667456

Комплект:6

Примечание:

№ на схеме:4

Наименование:Hose,rubber

Каталожный номер:11667447

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:11851668

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose,rubber

Каталожный номер:11569365

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose,rubber

Каталожный номер:11667458

Комплект:3

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:11667460

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose,rubber

Каталожный номер:11667992

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector, three-way, adjustable

Каталожный номер:60045380

Комплект:11

Примечание:

№ на схеме:11

Наименование:Connector, three-way, adjustable

Каталожный номер:60045383

Комплект:26

Примечание:

№ на схеме:12

Наименование:Sensor, pressure

Каталожный номер:A240600000291

Комплект:9

Примечание:

№ на схеме:13

Наименование:Hose,rubber

Каталожный номер:11667884

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shuttle valve

Каталожный номер:60147662

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:11474778

Комплект:1

Примечание:

№ на схеме:16

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:17

Наименование:Adapter

Каталожный номер:10077269

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose,rubber

Каталожный номер:11548272

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:11851837

Комплект:1

Примечание:

№ на схеме:20

Наименование:Joint,tube

Каталожный номер:60100311

Комплект:1

Примечание:
