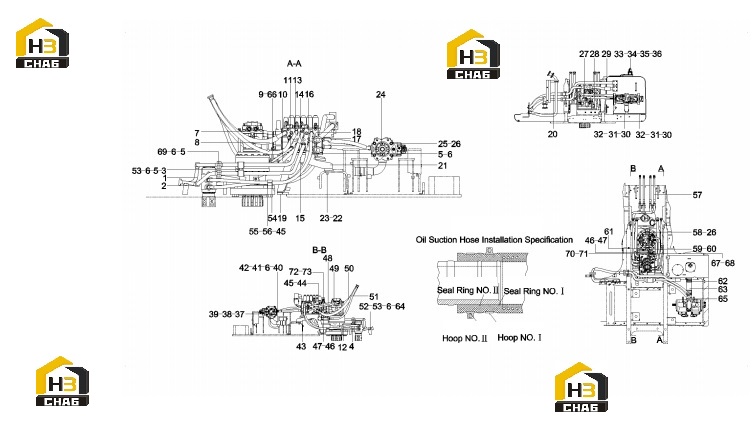

Трубопровод пилотный гидравлической системы 11679759

Каталожный номер:B230103002320

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:A210204000338

Комплект:13

Примечание:

№ на схеме:6

Каталожный номер:A210401000002

Комплект:21

Примечание:

№ на схеме:7

Наименование:Reducer GP

Каталожный номер:B229900003821

Комплект:1

Примечание:

№ на схеме:8

Каталожный номер:60083336

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel pipe GP

Каталожный номер:11661389

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe GP, steel

Каталожный номер:11531616

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000942

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:B230103002318

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:60041191

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pipe GP, steel

Каталожный номер:11538576

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipe GP, steel

Каталожный номер:11538578

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:B230103002316

Комплект:1

Примечание:

№ на схеме:17

Каталожный номер:B230103002317

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve, main control

Каталожный номер:60008123

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000212

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipeline, oil return

Каталожный номер:11650098

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket, main valve

Каталожный номер:11508991

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210110000324

Комплект:2

Примечание:

№ на схеме:23

Каталожный номер:A210404000008

Комплект:3

Примечание:

№ на схеме:24

Наименование:Pump, plunger

Каталожный номер:60008122

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:A210204000300

Комплект:4

Примечание:

№ на схеме:26

Каталожный номер:A210422000003

Комплект:17

Примечание:

№ на схеме:27

Каталожный номер:60020433

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:60017433

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hydraulic tank AS

Каталожный номер:11367456

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:31

Наименование:Shim

Каталожный номер:A820101118172

Комплект:12

Примечание:

№ на схеме:32

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:33

Наименование:Valve, breather

Каталожный номер:60049793

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:35

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:36

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose,rubber

Каталожный номер:11548915

Комплект:1

Примечание:

№ на схеме:38

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:39

Наименование:Connector

Каталожный номер:60045363

Комплект:2

Примечание:

№ на схеме:40

Наименование:Pipe, oil suction

Каталожный номер:10096836

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:B230101000038

Комплект:1

Примечание:

№ на схеме:42

Наименование:Screw M12x30 GB70.1 10.9

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:43

Наименование:Bracket

Каталожный номер:11144202

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:A210204000355

Комплект:2

Примечание:

№ на схеме:45

Каталожный номер:A210401000001

Комплект:6

Примечание:

№ на схеме:46

Наименование:U-bolt

Каталожный номер:11160698

Комплект:2

Примечание:

№ на схеме:47

Наименование:Nut

Каталожный номер:A210307000017

Комплект:6

Примечание:

№ на схеме:48

Каталожный номер:60135102

Комплект:1

Примечание:

№ на схеме:49

Каталожный номер:60109193

Комплект:1

Примечание:

№ на схеме:50

Каталожный номер:60078309

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:60065987

Комплект:1

Примечание:

№ на схеме:52

Наименование:Clamp, pipe

Каталожный номер:A820101118573

Комплект:2

Примечание:

№ на схеме:53

Наименование:Gasket

Каталожный номер:A820606010360

Комплект:12

Примечание:

№ на схеме:54

Наименование:Plate, upper

Каталожный номер:A810406012423

Комплект:2

Примечание:

№ на схеме:55

Наименование:Plate, lower

Каталожный номер:A810406012424

Комплект:2

Примечание:

№ на схеме:56

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:57

Наименование:Hose,rubber

Каталожный номер:60044769

Комплект:4

Примечание:

№ на схеме:58

Наименование:Bolt M20x60 GB5783 10.9

Каталожный номер:A210111000062

Комплект:13

Примечание:

№ на схеме:59

Наименование:U-bolt

Каталожный номер:11539392

Комплект:1

Примечание:

№ на схеме:60

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:61

Наименование:Clamp

Каталожный номер:11539370

Комплект:1

Примечание:

№ на схеме:62

Наименование:Anchor ear

Каталожный номер:A229900001659

Комплект:4

Примечание:

№ на схеме:63

Наименование:Hose, oil suction

Каталожный номер:11609133

Комплект:1

Примечание:

№ на схеме:64

Наименование:Screw M12x35 GB70.1 10.9

Каталожный номер:A210204000206

Комплект:4

Примечание:

№ на схеме:65

Наименование:Sensor, pressure

Каталожный номер:60014940

Комплект:2

Примечание:

№ на схеме:66

Каталожный номер:60000846

Комплект:1

Примечание:

№ на схеме:67

Наименование:Valve GP

Каталожный номер:60104996

Комплект:1

Примечание:

№ на схеме:68

Каталожный номер:A210204000464

Комплект:4

Примечание:

№ на схеме:69

Каталожный номер:B230101000456

Комплект:5

Примечание:

№ на схеме:70

Наименование:Plug

Каталожный номер:A820205000947

Комплект:2

Примечание:

№ на схеме:71

Каталожный номер:B230101000049

Комплект:2

Примечание:

№ на схеме:72

Наименование:Plug

Каталожный номер:A820205002644

Комплект:2

Примечание:
