Комплектующие поворотной платформы 11779553

← Компоненты основные экскаватора sy215c9 11584794 Трубопровод пилотный гидравлической системы 11679759 →

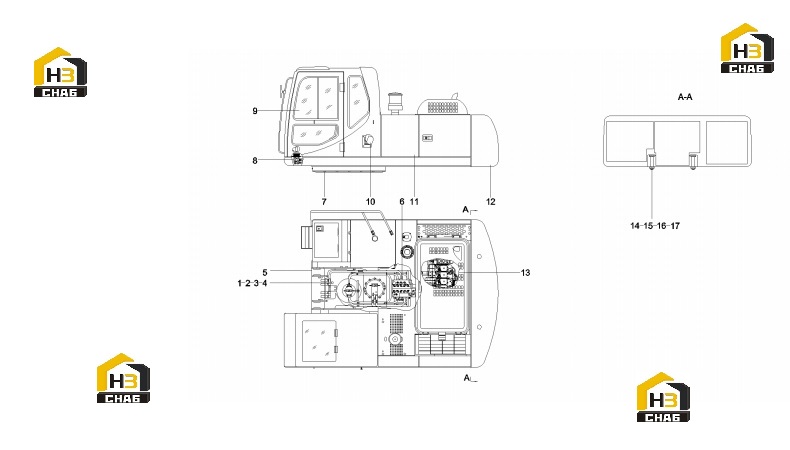

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seal, ring

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Platform, swing

Каталожный номер:11733182

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipeline,main,hydraulic

Каталожный номер:11679759

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing AS, swing

Каталожный номер:10473822

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pipeline,pilot

Каталожный номер:11670448

Комплект:1

Примечание:

№ на схеме:9

Наименование:cab SY215C9C3KL.1.5

Каталожный номер:12135336

Комплект:1

Примечание:

№ на схеме:10

Наименование:Air conditioning system

Каталожный номер:11848075

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cover GP

Каталожный номер:11901636

Комплект:1

Примечание:

№ на схеме:12

Наименование:Counterweight

Каталожный номер:A810501000109

Комплект:1

Примечание:

№ на схеме:13

Наименование:Power system

Каталожный номер:11717789

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210110000354

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210444000003

Комплект:4

Примечание:

№ на схеме:16

Наименование:Shim, adjusting, counterweight

Каталожный номер:11508248

Комплект:3

Примечание:

№ на схеме:17

Наименование:Shim, adjusting, counterweight

Каталожный номер:11508253

Комплект:3

Примечание:
