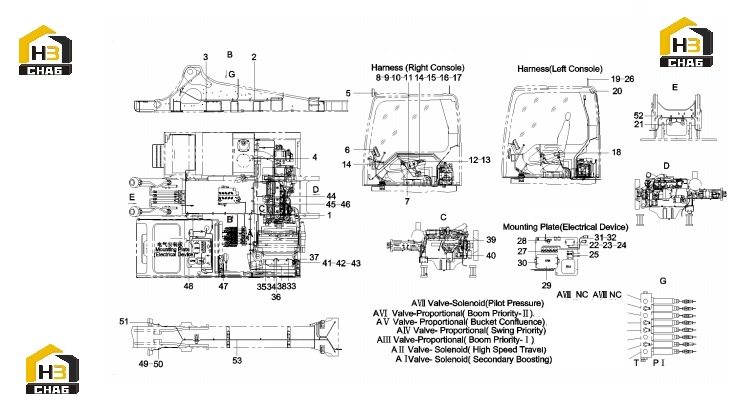

Система электрическая экскаватора 11707840

← Трубопровод смазки стрелы 11777805 Шильдики 11491634 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:7

Примечание:

№ на схеме:2

Наименование:Harness,body

Каталожный номер:11707741

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:7

Примечание:

№ на схеме:4

Наименование:Alarm

Каталожный номер:60062068

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lamp, working

Каталожный номер:B241100000391

Комплект:3

Примечание:

№ на схеме:6

Наименование:Sany Encourage Control Display

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:7

Наименование:Harness,cab

Каталожный номер:11707637

Комплект:1

Примечание:

№ на схеме:8

Наименование:Dial, fuel control

Каталожный номер:60117463

Комплект:1

Примечание:

№ на схеме:9

Наименование:Switch, start

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210202000011

Комплект:14

Примечание:

№ на схеме:11

Наименование:Charger, 12V

Каталожный номер:60062069

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lamp, indicator, LED, red LAS3/24V

Каталожный номер:60053220

Комплект:2

Примечание:

№ на схеме:13

Наименование:Lamp, indicator, LED, yellow LAS3/24V

Каталожный номер:60053221

Комплект:3

Примечание:

№ на схеме:14

Наименование:Clip

Каталожный номер:A230200000170

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:2

Примечание:

№ на схеме:16

Наименование:Harness,switch,control

Каталожный номер:11707736

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:12

Примечание:

№ на схеме:18

Наименование:Radio

Каталожный номер:A240500000113

Комплект:1

Примечание:

№ на схеме:19

Наименование:Antenna

Каталожный номер:60090606

Комплект:1

Примечание:

№ на схеме:20

Наименование:Horn

Каталожный номер:60023703

Комплект:1

Примечание:

№ на схеме:21

Наименование:Horn

Каталожный номер:A229900001896

Комплект:2

Примечание:

№ на схеме:22

Наименование:Converter, 12V

Каталожный номер:60062070

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210202000011

Комплект:14

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210401000013

Комплект:8

Примечание:

№ на схеме:25

Наименование:GPS terminal

Каталожный номер:60023308

Комплект:1

Примечание:

№ на схеме:26

Наименование:Extension, antenna

Каталожный номер:60060300

Комплект:1

Примечание:

№ на схеме:27

Наименование:Relay

Каталожный номер:B240700000250

Комплект:8

Примечание:

№ на схеме:28

Наименование:Contactor, direct-current

Каталожный номер:A240700000339

Комплект:1

Примечание:

№ на схеме:29

Наименование:Control

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:30

Наименование:Screw

Каталожный номер:A210204000146

Комплект:4

Примечание:

№ на схеме:31

Наименование:Tape, electric, PVC

Каталожный номер:A230200000021

Комплект:2

Примечание:

№ на схеме:32

Наименование:Harness,relay

Каталожный номер:11707751

Комплект:1

Примечание:

№ на схеме:33

Наименование:Battery

Каталожный номер:A242200000027

Комплект:2

Примечание:

№ на схеме:34

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:35

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:36

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:37

Наименование:Wire, power supply

Каталожный номер:60012803

Комплект:1

Примечание:

№ на схеме:38

Наименование:Wire, power supply

Каталожный номер:60104710

Комплект:1

Примечание:

№ на схеме:39

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:3

Примечание:

№ на схеме:40

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:

№ на схеме:41

Наименование:Contactor, direct-current

Каталожный номер:A240700000302

Комплект:1

Примечание:

№ на схеме:42

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:43

Наименование:Fuse

Каталожный номер:A241300000031

Комплект:2

Примечание:

№ на схеме:44

Наименование:Wire, power supply

Каталожный номер:A810201058132

Комплект:2

Примечание:

№ на схеме:45

Наименование:Wire, power supply

Каталожный номер:60104712

Комплект:1

Примечание:

№ на схеме:46

Наименование:Line, power

Каталожный номер:60012791

Комплект:1

Примечание:

№ на схеме:47

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:48

Наименование:Harness,fuse box

Каталожный номер:11707727

Комплект:1

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:20

Примечание:

№ на схеме:50

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:11

Примечание:

№ на схеме:51

Наименование:Lamp, work

Каталожный номер:60114255

Комплект:3

Примечание:

№ на схеме:52

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:3

Примечание:

№ на схеме:53

Наименование:Harness, boom lamp

Каталожный номер:-

Комплект:1

Примечание:Modification or other
