Шильдики 11491634

← Система электрическая экскаватора 11707840 Кольца уплотнительные 12193515 →

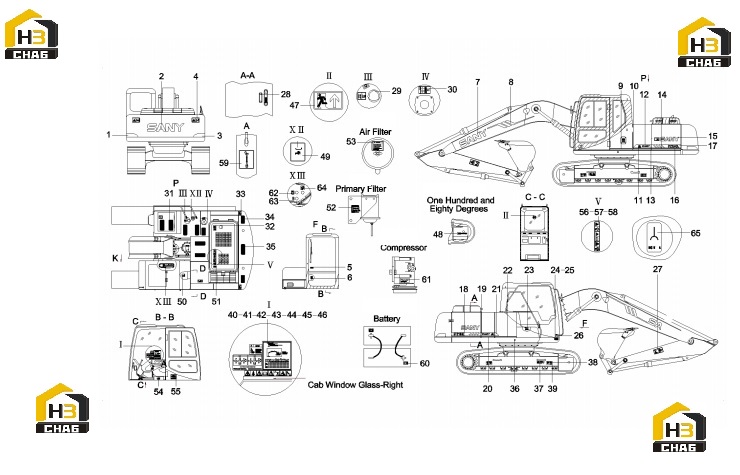

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Film, reflective

Каталожный номер:11471948

Комплект:1

Примечание:

№ на схеме:2

Наименование:Decal, counterweight

Каталожный номер:A820699000786

Комплект:1

Примечание:

№ на схеме:3

Наименование:Film, reflective

Каталожный номер:11471950

Комплект:1

Примечание:

№ на схеме:4

Наименование:Decal, warning, counterweight

Каталожный номер:A820699001016

Комплект:2

Примечание:

№ на схеме:5

Наименование:Decal, warning, front window

Каталожный номер:A820699001019

Комплект:1

Примечание:

№ на схеме:6

Наименование:Label, instruction, fuse box

Каталожный номер:11312946

Комплект:1

Примечание:

№ на схеме:7

Наименование:Movable Arm Marking

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:8

Наименование:Two sides Marking of Movable Arm

Каталожный номер:11471885

Комплект:2

Примечание:

№ на схеме:9

Наименование:Decal, left front, strip

Каталожный номер:10220816

Комплект:1

Примечание:

№ на схеме:10

Наименование:Decal, left middle, strip

Каталожный номер:10220831

Комплект:1

Примечание:

№ на схеме:11

Наименование:Decal, SANY logo

Каталожный номер:10220833

Комплект:2

Примечание:

№ на схеме:12

Наименование:Decal, sany logo

Каталожный номер:10232562

Комплект:2

Примечание:

№ на схеме:13

Наименование:Decal, left front, machine body

Каталожный номер:10220818

Комплект:1

Примечание:

№ на схеме:14

Наименование:Decal, right, front

Каталожный номер:10220817

Комплект:2

Примечание:

№ на схеме:15

Наименование:Decal, counterweight

Каталожный номер:A820603000251

Комплект:2

Примечание:

№ на схеме:16

Наименование:Decal,machine model

Каталожный номер:11491341

Комплект:2

Примечание:

№ на схеме:17

Наименование:Decal, left rear, machine body

Каталожный номер:10220815

Комплект:1

Примечание:

№ на схеме:18

Наименование:Decal, right, rear

Каталожный номер:10220820

Комплект:1

Примечание:

№ на схеме:19

Наименование:Decal, right, middle

Каталожный номер:10220832

Комплект:1

Примечание:

№ на схеме:20

Наименование:Decal, right middle, strip

Каталожный номер:10220819

Комплект:1

Примечание:

№ на схеме:21

Наименование:Decal, right, front

Каталожный номер:10220830

Комплект:1

Примечание:

№ на схеме:22

Наименование:Decal, strip, side rear

Каталожный номер:10220814

Комплект:1

Примечание:

№ на схеме:23

Наименование:Decal

Каталожный номер:11491612

Комплект:1

Примечание:

№ на схеме:24

Наименование:Rivet

Каталожный номер:A210510000007

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nameplate

Каталожный номер:11491352

Комплект:1

Примечание:

№ на схеме:26

Наименование:Label, noise

Каталожный номер:A820699001107

Комплект:1

Примечание:

№ на схеме:27

Наименование:Decal, warning, arm

Каталожный номер:A820601990963

Комплект:2

Примечание:

№ на схеме:28

Наименование:Label, oil level

Каталожный номер:A820601990928

Комплект:1

Примечание:

№ на схеме:29

Наименование:Decal,identification,fuel tank

Каталожный номер:11491044

Комплект:1

Примечание:

№ на схеме:30

Наименование:Decal

Каталожный номер:11318885

Комплект:1

Примечание:

№ на схеме:31

Наименование:Anti-skid, wide

Каталожный номер:10829298

Комплект:2

Примечание:

№ на схеме:32

Наименование:Mark, warning, hand burning

Каталожный номер:A820101050798

Комплект:1

Примечание:

№ на схеме:33

Наименование:Decal, warning, falling

Каталожный номер:A820601990926

Комплект:3

Примечание:

№ на схеме:34

Наименование:Anti-skid, short

Каталожный номер:A820699000370

Комплект:3

Примечание:

№ на схеме:35

Наименование:Anti-skid, long

Каталожный номер:A820699000369

Комплект:5

Примечание:

№ на схеме:36

Наименование:Decal, center of gravity

Каталожный номер:12033801

Комплект:2

Примечание:

№ на схеме:37

Наименование:Decal

Каталожный номер:11316585

Комплект:2

Примечание:

№ на схеме:38

Наименование:Decal, tie-down, shipment

Каталожный номер:A820601990934

Комплект:4

Примечание:

№ на схеме:39

Наименование:Mark diagram, hook point

Каталожный номер:A820101990552

Комплект:4

Примечание:

№ на схеме:40

Наименование:Label, warning, READ MANUAL

Каталожный номер:11464425

Комплект:1

Примечание:

№ на схеме:41

Наименование:Decal

Каталожный номер:11316012

Комплект:1

Примечание:

№ на схеме:42

Наименование:Table,lifting capacity

Каталожный номер:11491331

Комплект:1

Примечание:

№ на схеме:43

Наименование:Decal, warning, high-voltage

Каталожный номер:11464432

Комплект:1

Примечание:

№ на схеме:44

Наименование:Decal, warning, power-off

Каталожный номер:11464441

Комплект:1

Примечание:

№ на схеме:45

Наименование:Decal

Каталожный номер:11312914

Комплект:1

Примечание:

№ на схеме:46

Наименование:Decal

Каталожный номер:11491559

Комплект:1

Примечание:

№ на схеме:47

Наименование:Label, emergency exit

Каталожный номер:A820601990969

Комплект:1

Примечание:

№ на схеме:48

Наименование:Decal, instruction, forward

Каталожный номер:12057746

Комплект:2

Примечание:

№ на схеме:49

Наименование:Label, drain, fuel tank

Каталожный номер:A820601990929

Комплект:1

Примечание:

№ на схеме:50

Наименование:Decal, warning, no-sitting

Каталожный номер:11323371

Комплект:1

Примечание:

№ на схеме:51

Наименование:Decal, warning, engine hood

Каталожный номер:A820601990973

Комплект:1

Примечание:

№ на схеме:52

Наименование:Decal

Каталожный номер:11344533

Комплект:1

Примечание:

№ на схеме:53

Наименование:Decal

Каталожный номер:11316604

Комплект:1

Примечание:

№ на схеме:54

Наименование:Decal

Каталожный номер:11322982

Комплект:1

Примечание:

№ на схеме:55

Наименование:Chart,lubrication

Каталожный номер:11491615

Комплект:1

Примечание:

№ на схеме:56

Наименование:Decal

Каталожный номер:11316054

Комплект:1

Примечание:

№ на схеме:57

Наименование:Decal

Каталожный номер:11316966

Комплект:1

Примечание:

№ на схеме:58

Наименование:Decal

Каталожный номер:11491602

Комплект:1

Примечание:

№ на схеме:59

Наименование:Decal

Каталожный номер:11316630

Комплект:1

Примечание:

№ на схеме:60

Наименование:Label, power OFF switch

Каталожный номер:A820601991045

Комплект:1

Примечание:

№ на схеме:61

Наименование:Decal

Каталожный номер:11491050

Комплект:1

Примечание:

№ на схеме:62

Наименование:Label, instruction, charging

Каталожный номер:10939368

Комплект:1

Примечание:

№ на схеме:63

Наименование:Indicator, preheating

Каталожный номер:11370770

Комплект:1

Примечание:

№ на схеме:64

Наименование:Label, warning, engine

Каталожный номер:11053299

Комплект:1

Примечание:

№ на схеме:65

Наименование:Decal,socket,power supply

Каталожный номер:11816507

Комплект:1

Примечание:
